（3）基站间的切换等功能通过CU间的Xn接口实现［7］。

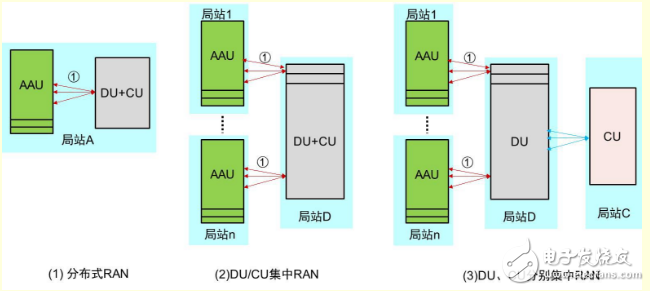

5G网络RAN的部署方式主要有三种，如图3所示：

（1）分布式RAN （2）DU/CU集中RAN （3）DU、CU分别集中RAN

图3 5G RAN的三种部署方式

（1）分布式部署：AAU、DU和CU部署在相同的站点，前传和中传都属于站内连接。

（2）DU/CU集中部署：AAU与DU/CU部署在不同的站点，DU/CU集中部署在同一站点，前传属于站间连接，中传属于站内连接。

（3）DU和CU分别集中部署：AAU、DU、CU均在不同的站点，前传、中传都属于站间连接。

5G的核心网主要包括控制面（CP）和用户面（UP）两类网元：

（1）控制面（CP）采用云化集中部署，对时延的要求为10 ms［8］，流量也不大，国内运营商选择按省集中部署的方式可能性比较大。

（2）用户面将采用根据业务特点切片部署的方式［2］，根据不同类型的业务的功能、性能等进行网络切片，并分别进行部署，不同切片部署在网络的不同层级。

2.3 LTE和5G网络架构主要差异分析

LTE和5G网络架构的主要差异如表1所示。相比于LTE网络，5G网络部署方式更加多样化，这种多样化的部署方式对实际网络部署，存在较大的不确定性。

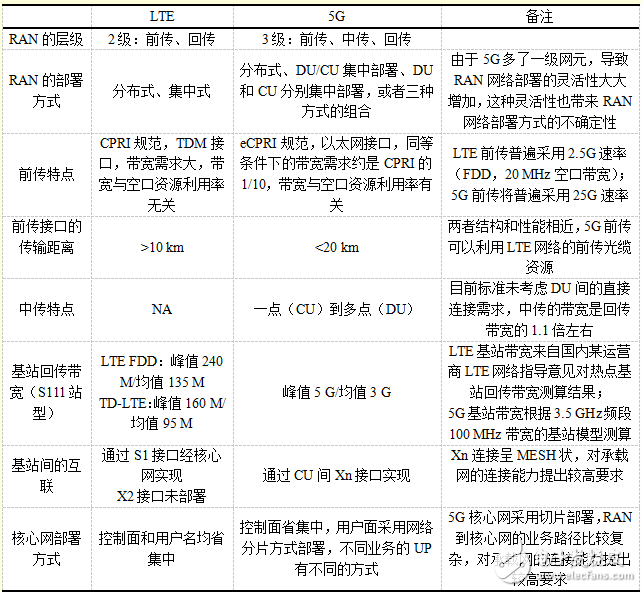

表1 LTE和5G网络架构

3 5G网络架构的不确定性及其对承载网的影响

5G网络的架构已经明确，典型5G网络部署的结构示意如图4所示，但落实到设备和部署策略上还有较多的不确定性。

图4 5G网络部署结构示意图

3.1 5G的前传要求与LTE兼容

国内运营商在LTE阶段普遍采用BBU小规模集中部署的方式，这种方式大大降低了网络部署成本，包括基站机房、电源、传输设备等，已经成为国内运营商LTE网络建设的发展趋势。在5G阶段，运营商将会继续采用DU集中部署的方式。

CPRI接口规范定义的前传距离不小于10 km［5］。eCPRI网络规范［6］没有明确前传的目标距离，但定义了前传的单向传输时延应小于100 μs，折算成在光纤上的传输距离应小于20 km。这两者的目标距离比较接近。国内运营商在LTE阶段较多地采用BBU小规模集中部署的方式，BBU-RRU间的距离普遍小于10 km。当5G网络采用图3所示的方式（2）、（3），进行DU集中部署时，DU集中的站点位置与LTE BBU集中的站点位置相同，现有LTE的前传光缆网络可以利用。前传的距离小于10 km，可以利用比较成熟的10 km标准的25 Gbit/s光接口，网络成本也比较低。 (责任编辑：admin)
