利用bootloader提取

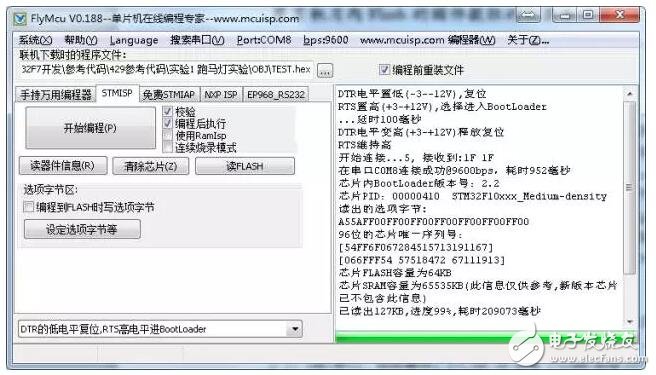

通过串口，把芯片和电脑相连，运行mcuisp软件，点击读Flash即可。

mcuisp软件通常被用来通过串口通信下载固件到单片机。串口通信也是通信技术的一种，目的是实现芯片A到芯片B的数据传输，是芯片之间经常用到的通信方式。例如：如果我的目的是把程序代码“abcd”传输到芯片A中，但是，我仅仅通过电脑与没有bootloader的单片机进行串口通信，“abcd”是没办法直接储存到Flash区域的，必须在单片机内部写好一段代码，在“abcd”已经通过串行接口，一个一个的到达单片机内部的缓冲器时，把 “abcd”一个一个的转存到Flash区域。这样就实现一种电脑直接写入“abcd”到Flash的假象，达到用户无感知或是透明传输的效果。提取固件的过程与上述过程相反，只需要利用bootloader把Flash的内容通过串口通信发送给电脑即可。

利用硬件调试接口提取

在开发单片机程序时，会用到硬件调试工具，实现单步运行来查看程序实时运行的效果。一般可以通过下面两类调试接口，把Flash中的数据读取出来。

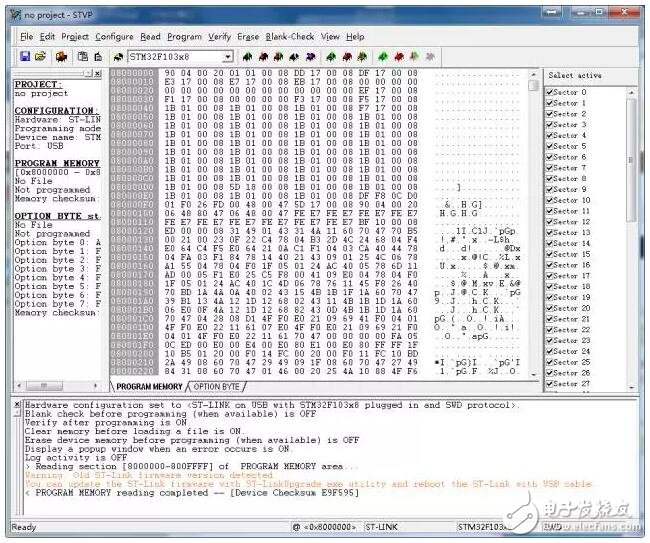

（1）SWD接口，利用硬件：J-LINK OB或者J-LINK或者ST-LINK;利用软件：J-LINK驱动程序自带的J-FLASH或者ST官网提供的STVP。

（2）JTAG接口，利用硬件：J-LINK;利用软件：J-LINK驱动自带的J-FLASH。

如果找不到串行接口，可以用这种方式，当然，前提是产品电路板上可以引出这两类接口之一，否则只能取下芯片了。

单片机片外

作为一个存储器，上电之后不可能自己就把数据显示给我们，就好像U盘买回来，得插电脑上，加载完驱动才能读取到里面的数据。对于片外Flash，需要把Flash芯片从产品的电路板中取下来，再放到另外一个带有MCU的电路板上来读取数据。万能的淘宝提供了编程器，方便了对众多Flash芯片的内部数据的提取。

这种方式有两个缺点：

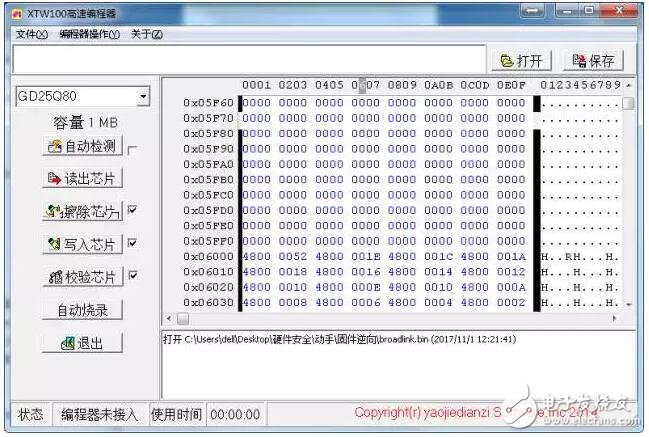

一是比较暴力，需要把Flash芯片从电路板上取下来，再把Flash芯片放到编程器上面，利用配套的PC端软件，把固件读取出来。 (责任编辑：admin)
