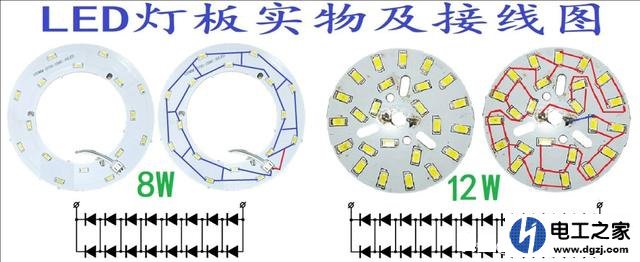

LED灯盘的实际电路可以从铝基板表面被绝缘柒覆盖的凹凸线条中直接看出。 现在的LED灯具大都采用铝基板来作灯珠的载体。成品铝基板一般分四层:最底层是铝质基板，第二层是耐高溫同时又有良好导热系数的绝缘层。这一层是铝基板质量的关键，因为好的绝缘材料导热性一般都不好。而且它要和下边的铝板粘接牢固，遇高温不开㬵同时还要和位于第三层的导电铜薄粘牢，具有承上启下的作用。最上边是淺色绝缘柒。在这当中由铜薄构成的导电条相当于导线，既使在绝缘柒的覆盖下仍然清析可见。故可依此画出灯盘的原理图。  上面图片中的两个8W和12W灯盘分别是2并8串和2并12串。测试灯珠可采用数字表二极管档或指针表Rx10K档。 (责任编辑：admin) |
