看电路图的窍门和思路

时间:2019-12-05 10:52来源:未知 作者:admin 点击:
想要学习看电路图必须要有相关的知识基础,下面就给大家梳理一下看电路图的窍门和思路吧。 能够认识主要元器件 想要看懂电路图,首先要认识主要元器件,拿一张三相电机正反转

想要学习看电路图必须要有相关的知识基础,下面就给大家梳理一下看电路图的窍门和思路吧。
看电路图的窍门和思路
能够认识主要元器件

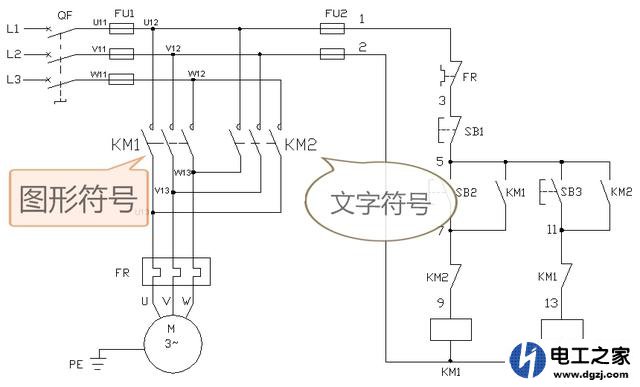

想要看懂电路图,首先要认识主要元器件,拿一张三相电机正反转的电气原理图为例,要知道哪一个是表示三相电机,哪个是交流接触器,认识元器件的符号以及文字表述才能够联想出该元器件在电气原理图中的作用。
梳理出主线路,再去梳理控制电路,控制电路中的元器件也是多种多样,最好能在见到文字符号的时候联想到实际元器件,比如按钮开关,怎么连接是常开,怎么连接是常闭?
看电路图的窍门和思路
能够看懂控制要求

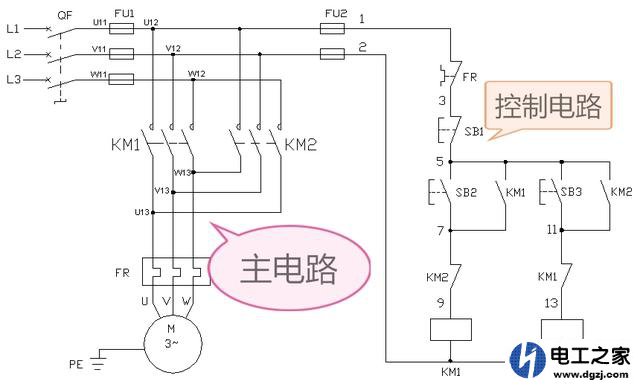

先不说看懂控制原理,拿到一张电气原理图,首先要能够看懂控制要求,还拿这张三相电机正反转的原理图为例,知道三相电机要通过换相才能够实现正反转,见到主电路就能明白电路中是正反转电路。
然后再看控制电路,控制电路中很明显的能够看出分为两个部分,第一个部分如果作为正转,那么第二个部分就是反转,能够看懂这些也就能够进行识图记忆。
看电路图的窍门和思路
理解控制原理图

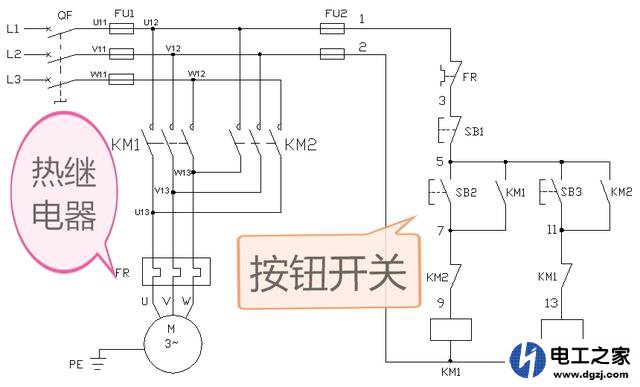

理解控制原理图就是了解每个元器件在电路中存在的意义,那么首先就是要知晓每个元器件的意义以及工作方式,交流接触器是如何进行通断的,需要哪些条件?热继电器是如何保护电路的,在电路中承担什么样的角色?都要知晓。
然后再去分析电路图中电源的走向,电路的分割,甚至去掉连接线试着能否顺利连接起来,或者根据要求能否画出大概的电气原理图。
看电路图的窍门和思路
掌握电路要点

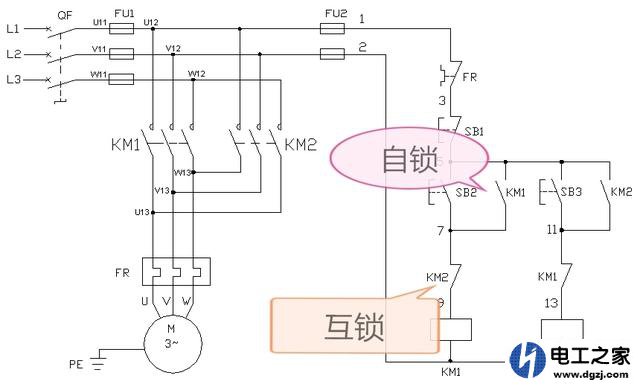

理解了整个电气图的控制原理,再去分析电路中的要点,还拿这张原理图为例,其中的要点有两个,自锁和互锁,自锁是如何接线的?自锁存在的意义?没有自锁电机是怎样的一张状态?这些都要知晓。
互锁锁住的是哪个元器件?没有互锁会产生哪些问题?有哪些场合必须使用互锁?一连串的想象会让你在以后识别电路图、设计电路图中更容易。
看电路图的窍门和思路

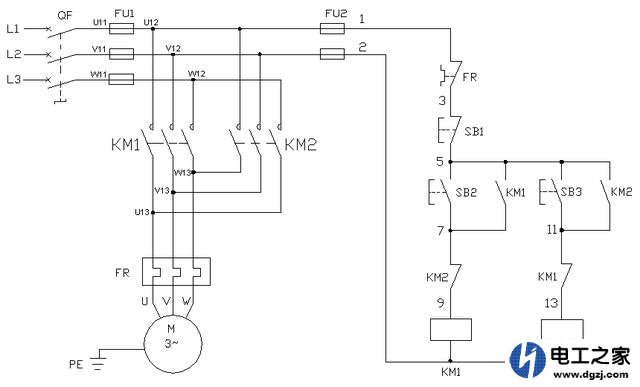

总结
识别电路图没有窍门可言,只要踏实的学习好基础,才能快速的看图、识图、画图。
首先必须学习电子线路,认识各种电子元器件以及各种电子元器件在电路图上表示的符号,读懂各种电子元器件的工作特性与作用,掌握各种元器件的用途,学习各种二极管三极管应用电路工作原理,比如整流电路,信号放大电路,滤波电路,稳压电路等等,理解这些电路是怎么去整流,怎么去把信号放大,怎么去滤波,怎么去稳压,只有把基础电路的工作原理读懂了,看电路图就有路径了。

其实电子电路图大多是三极管电路构成,三极管要建立工作状态,必须要与电阻电容配合才能工作,就是我们常说的偏置电路,一个三极管周围都需要几个电阻或者电容配合,三极管才能工作,那就是基级偏置电阻和电容,发射级电阻和电容,集电级负载电阻,每张电路图都是由多个三极管单元电路组合,形成各种功能电路。所以我们看电路图时,就很容易看懂哪些电阻电容是为哪个三极管服务的,是为三极管哪个级服务的,一看就明白了,这样对每个电路单元件的作用就有了初步理解,再通过深入的学习,学习各种形式的电路,就会看懂电路图了,如果说看电路图有窍门,那就是从电子技术基础方面一步一步学习,一字一句消化,读懂各元件的工作性质与作用,这就是窍门。
