220v转12v制作方法

时间:2019-08-07 16:11来源:未知 作者:admin 点击:
1、最简单的方法是找个旧手机充电器,因为输出是5V1A,你打开盖子,找到输出端的十一线,负线上有个稳压二极管,拆开负极端串一只上百欧的电阻就能得的12V的电压了。 【或者用一

1、最简单的方法是找个旧手机充电器,因为输出是5V1A,你打开盖子,找到输出端的十一线,负线上有个稳压二极管,拆开负极端串一只上百欧的电阻就能得的12V的电压了。
【或者用一只12V的稳压二极管,或两只6V的稳压二极串联,取代5V稳压二极管】
220v转12v制作方法

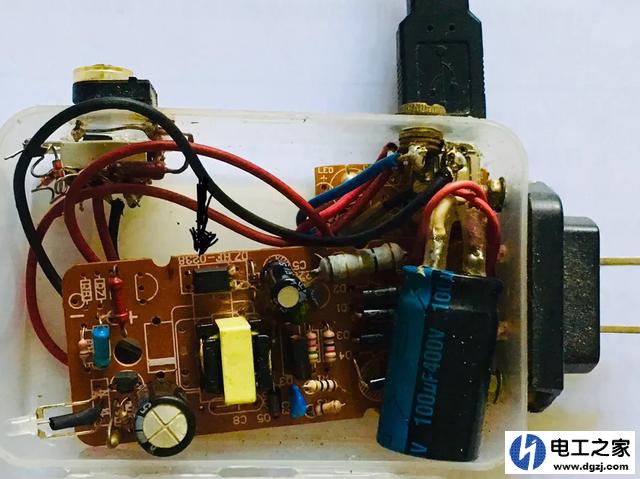

如没有稳压二极管,就找一个电位器将两线串在电路中,调节旋扭,看输出正好为12V时,量一下阻值,找个相同的电阻替换电位器就行。

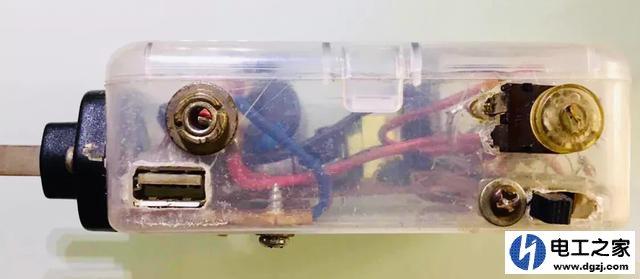

【这是我改制的电位器调节1.5~12V的手机充电器侧面图】
220v转12v制作方法
如有12V的稳压管直接替换5V的稳压二极管更好。

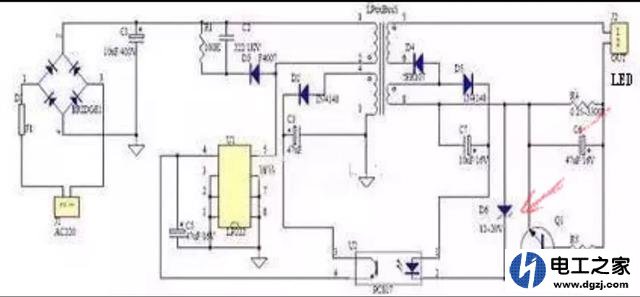

【图中红箭头处是5V稳压管,只要把它换成12V的稳压管就行了。】
220v转12v制作方法

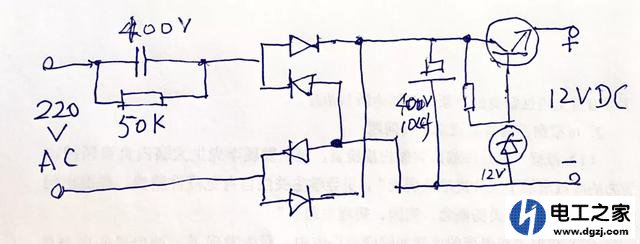

2、采取阻容降压,你想,手电中简单的电路为何不烧4V电瓶,是因为Ac电容和并联的电阻适配,如果电容选大了,电阻又小了,那大电流会在通电瞬间就将电瓶击坏,所以要改变220V的阻容。
阻容降压后进入桥式整流,400V10uf小电容滤波、
选一只耐220V的三极管(比如1300,功率率达你的需要)进行调压,三极管基极与负极串一只12V稳压二极管,三极管输出12V电压,可用于充电等。注意用盒子密装,高压不能裸露。
220v转12v制作方法

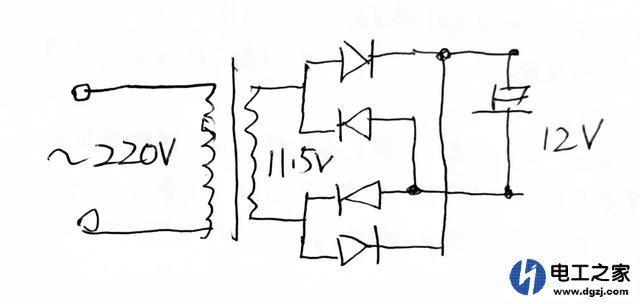

3、对于用变压器将220V降为12V那太简单了,如你会绕变压器就把次级绕成11.5V,经桥式整流滤波后,你接上负载正好为12V,不会过压。
你想用于充电瓶就绕制输出13V,经整流就行。
220v转12v制作方法
