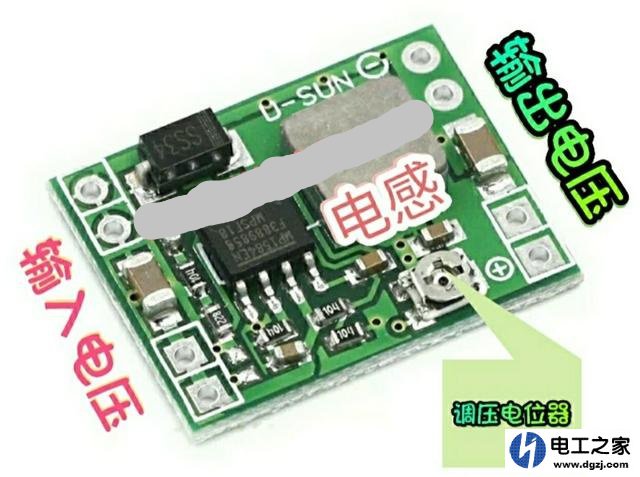

想将12V电压变为5V，若负载电流在百十mA以内，可以采用线性的7805来实现。若负载电流在1～2A，建议采用开关型的LM2576这类IC。下面介绍一款超小型的DC-DC降压模块及其电路原理图，其输出电流可达3A。提问者可以直接选用成品模块，亦可以按图选择元件自己动手制作。  12V转5V电源模块。 这种电源模块采用高效的DC-DC降压器件MP1584设计，整个模块皆用贴片元件焊接，故体积很小，只有22mm X17mm，可以方便的安装在5V产品内部。其接线方法如上图所示，调节贴片电位器，可以调整输出电压，模块的最大输出电流为3A。这种模块的电路原理见下图。 (责任编辑：admin) |
