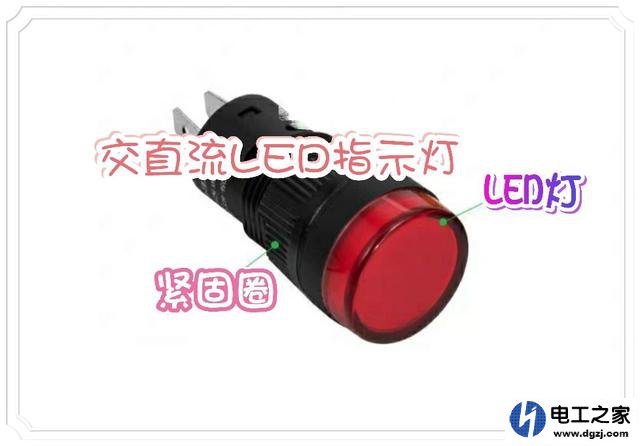

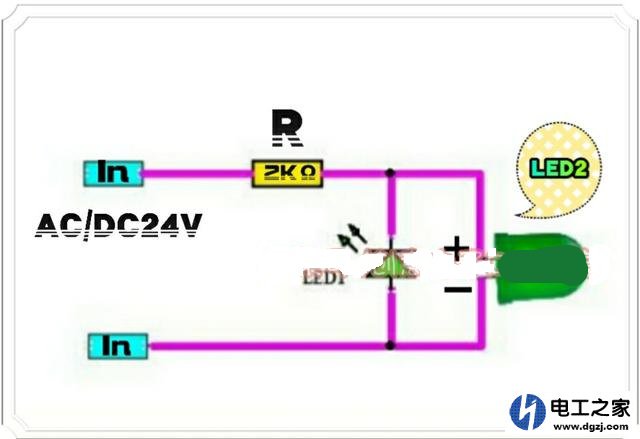

单个的LED使用时是分正负极的，接反时不会发光。对于那些交直流通用的LED指示灯，一般内部带有整流管或是将两个LED反向并联使用，这样便可以交直流通用。简单的交直流LED指示灯只需要将两个发光二极管反向并联即可实现交直流通用。  AC/DC24V LED指示灯电路图。 上图中的LED指示灯在交流24V或直流24V电压下皆可点亮。电阻R为LED的限流电阻。LED1和LED2为两个颜色相同的同规格发光二极管。在输入电压为直流时，若为“上正下负”，LED2点亮；若为“上负下正”，则LED1点亮。在输入电压为交流24V时，交流电的正半周LED2点亮，交流电的负半周LED1点亮，由于两个发光二极管总有一个处于点亮状态，故未点亮的那个发光二极管不会因为有较高的反向电压而击穿损坏。  成品的交直流通用LED指示灯。 这种交直流通用的LED指示灯也有采用整流桥及限流电阻构成的，此时只需一个发光二极管即可。由于这种指示灯里面带有限流电阻或整流二极管，故体积一般稍大一些。 (责任编辑：admin) |
