电瓶充满电指示灯是怎么亮的

时间:2020-07-22 16:50来源:未知 作者:admin 点击:
用一个感簧管(玻璃管内装铁片3cmX0.3)这种感簧管我在修"苏泊尔电饭煲"的锅口外侧看到过,我也用于逆变器指示灯上。 图为感簧管,在外壁绕漆包线作电感线圈,有电感就吸合、

用一个感簧管(玻璃管内装铁片3cmX0.3)这种感簧管我在修"苏泊尔电饭煲"的锅口外侧看到过,我也用于逆变器指示灯上。
图为感簧管,在外壁绕漆包线作电感线圈,有电感就吸合、
工作原理,在充电的输出线上用粗铜绕十几圈就有电感,内径正好可放感簧管,当充电输出线上有电流时,感簧管中两端因是铁质的就产生磁而吸合导通,你的指示灯就亮说明在充电。
当电瓶满了线上就 没有电流,就断开不亮指示灯,用在这个直流电上,电感吸合很灵敏。
你可以另装一只电源指示红灯为常亮。
还可以利用感簧管自动关电源:
你把充电机的电源线接在漏电保护器下桩,每次充电向上推闸

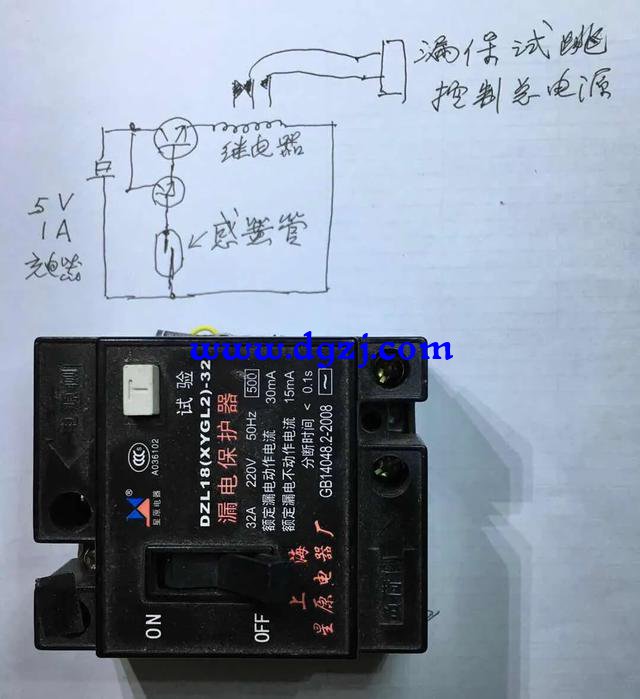

准备下图的小继电器,利用感簧管通断当继电器线圈的开关,继电器的常闭点接在漏保的试跳线上,装上开关,开始充电前先关掉线圈上的开关,等开始充电再把开关拨到常开,一旦充电结束,感簧管分离,继电器常闭点造成漏保试跳,关总电源。

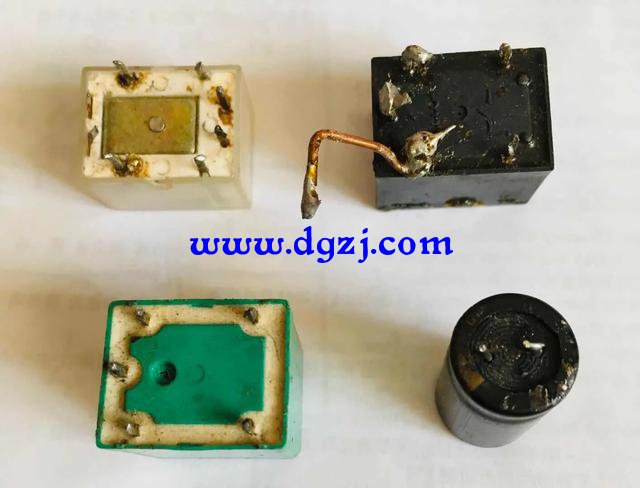

6V或12V小继电器,电源可用手机充电器代替
电瓶充满电指示灯是怎么亮的
电瓶充满电指示灯是怎么亮的

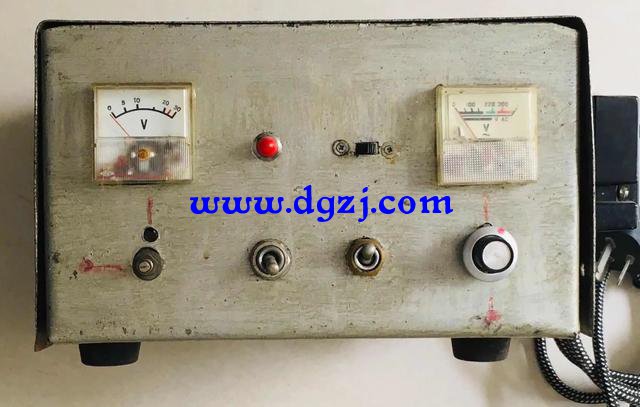

图是我组装的,漏保在右壁
电瓶充满电指示灯是怎么亮的
