话筒是什么原理?传声器的图形符号及结构图

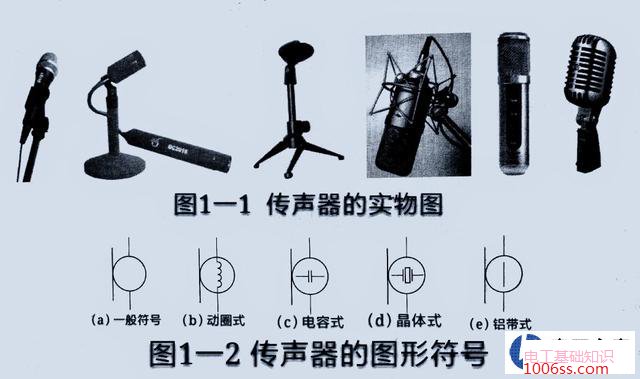

话筒的学名叫传声器。它是将一种声音信号转换为电信号的声→电转换器件，其中外形如图1一1所示；传声器的文字符号用“B”或“BM”表示，其电路图形符号则如图1一2所示。

传声器的分类主要有动圈式、电容式、压电式、驻极体式等等。
下面先说一下动圈式传声器。

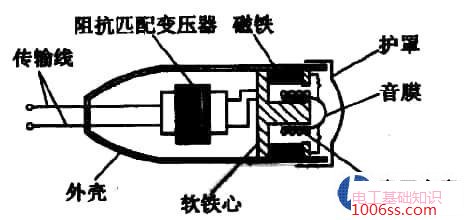

动圈式传声器（也叫电动式传声器），它的主要结构与特点；它是目前应用最为广泛的一种传声器，它由永久性磁铁、音膜、音圈、阻抗匹配变压器等构成，并且音圈被放置安装在磁铁间隙中间，音膜上粘有一个圆筒形的音架。
当人对着传声器讲话时，音膜受到声波的影响而产生振动，此时音圈做出切割磁力线的运动，于是在音圈上便产生了感应电压。该感应电压经过阻抗匹配变压器后，即提高了传声器的灵敏度又满足了与功率放大器的阻抗匹配。通常情况下输出变压器的二次侧有高阻抗输出和低阻抗输出，具体采用哪种接法应该根据功率放大器的输入阻抗而定。
动圈式传声器的主要优点是音质较好、结构简单、稳定性强、噪声系数小、动态范围大、使用方便等等。但是由于动圈阻抗较小，不易与功率放大器匹配，因此一个阻抗匹配变压器即可以实现阻抗变换，使传声器的输出阻抗达到大约200Ω欧姆。
驻极体话筒（驻极体传声器），如图1一3所示

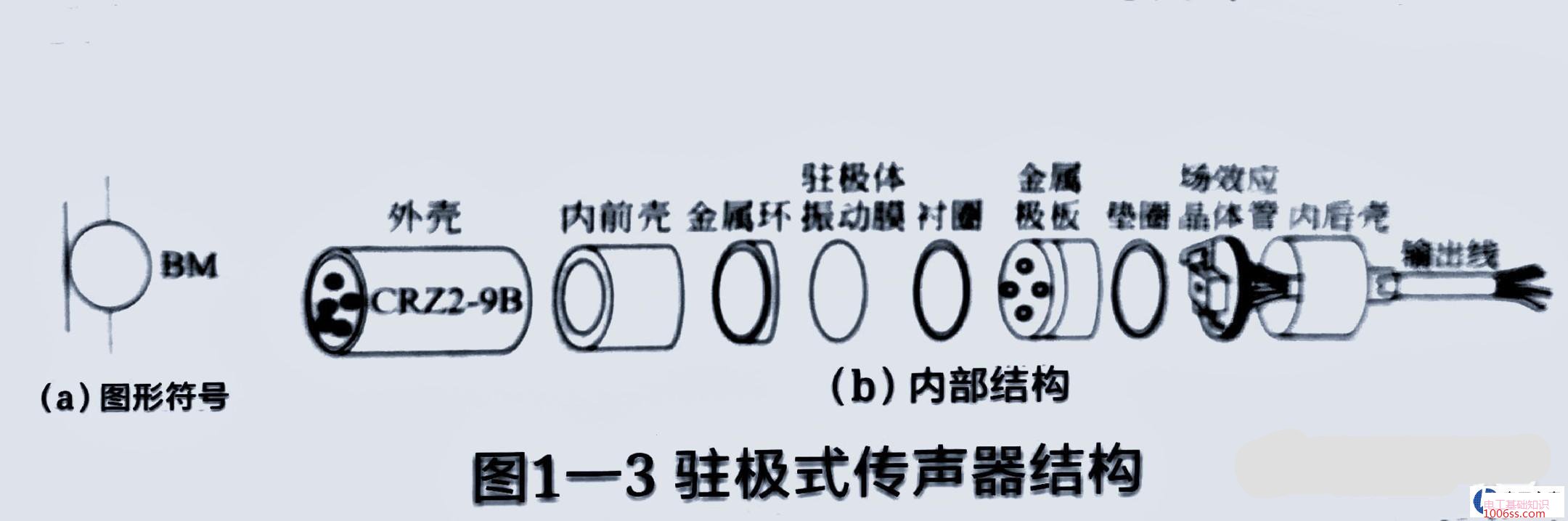

上图为驻极体传声器的结构示意图。它由外壳、内前壳、金属环、驻极体振动膜、衬圈、金属极板、垫圈、场效应晶体管、后内壳、输出线而组成。
驻极体式传声器由声电转换和阻抗变换这两个部分完成。其中声电转换是在驻极体振动膜上实现的，它将一定频率、振动幅值的声音信号转换为同频率、相应幅值的电信号。振动膜的输出阻抗很高（大约为几十MΩ兆欧），此时它无法与功率放大器匹配，故需要降低传声器的输出阻抗，这个可以通过场效应晶体管来实现，通过场效应管后的输出阻抗大约为1KΩ欧姆。
驻极体式传声器的优点是体积小、结构简单、价格便宜，因此它常在录音机、电话、声控设备中广泛采用。 (责任编辑：admin)
