1. 硬件接线
对于该系列可以选择热电偶模块，EM AT04，产品型号：288-3AT04-0AA0。它是一个4通道热电偶测温模块，
分辨率是：0.1°C / 0.1°F。
支持如下诊断功能：上溢/下溢；断路；24VDC低压。
电缆要求如下：100m，屏蔽双绞线。
抑制频率：10HZ,50HZ,60HZ,400HZ.

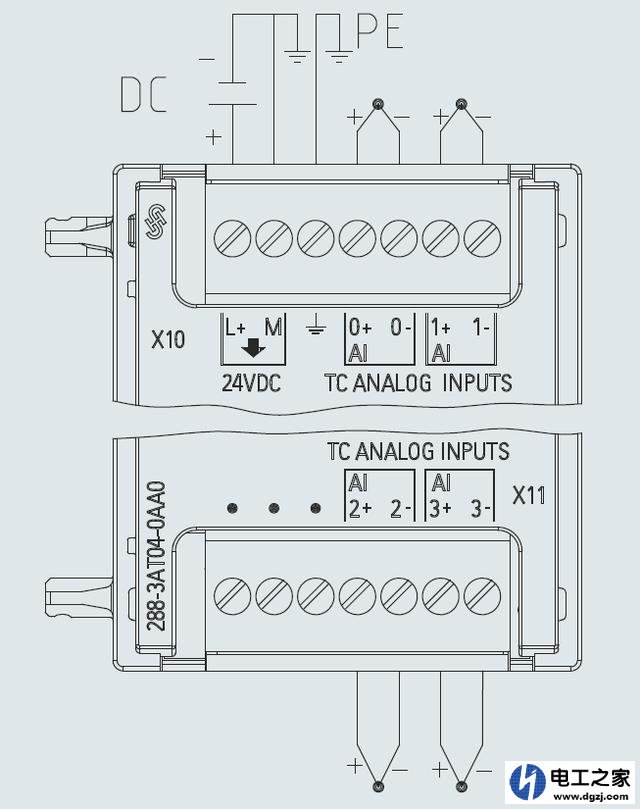

接线可以按照如下图接线。接线非常简单。但现场环境复杂，需要注意试用屏蔽双绞线，做好接地。如果干扰太大，可以尝试试用隔离变压器。

2. 硬件组态

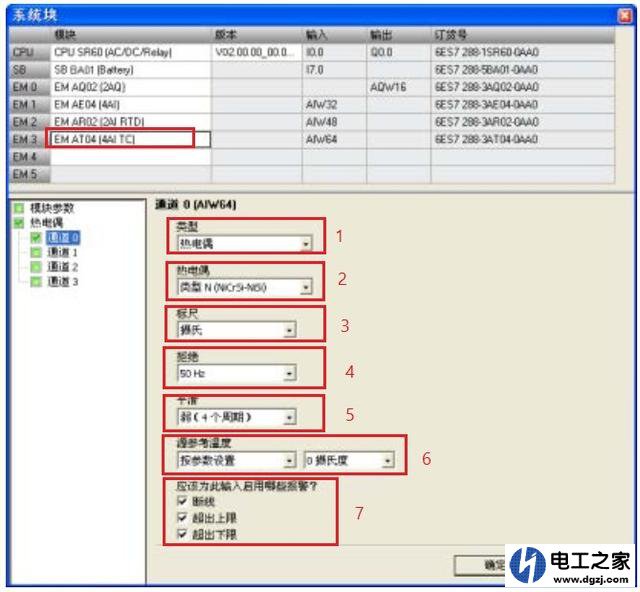

这里的组态就非常重要了。需要注意很多问题。进行组态时，添加EM AT04模块后，单击打开相应配置菜单。如下图：
选择一个通道后，
1） 在“类型”中选择“热电偶”。此处有两个类型：热电偶和电压。
2）在“热电偶”中选择热电偶的类型，此处有多个选择项，需要根据自己的热电偶类型选择，B 型 (PtRh-PtRh)，N 型 (NiCrSi-NiSi)，E 型 (NiCr-CuNi)，R 型 (PtRh-Pt)，S 型 (PtRh-Pt)，J 型 (Fe-CuNi)，T 型 (Cu-CuNi)，K 型 (NiCr-Ni)，C 型 (W5Re-W26Re)，TXK/XK (TXK/XK(L))。
一般我们都是使用 K型热电偶。
3）在“标尺”中有两个选项：摄氏度，华氏，一般都是选择：摄氏度。
4）在“抑制”中用于消除或最小化以下频率点的噪声，抑制频率有：10HZ,50HZ,60HZ,400HZ。
5）“平滑化” 在组态的周期数内平滑热电偶模拟量输入信号，然后将平均值传送至程序逻辑。有四种平滑算法可供选择：无，弱，中，强。根据需要进行选择。
6）“源参考温度”和“报警组态”中可以按照如下图所示进行选择。
共有四个通道，每个通道可以参考如下进行选择。

3. 软件程序编写
编写程序，非常简单，就是将模拟量输入点读取到的值除以10，就可以得到实际的工程值。
从上图中可以看到此 TC 模块对应的输入寄存器起始地址为：AIW64，那么他们寄存器对应的地址为：AIW64，AIW66，AIW68，AIW70，这些读取上来的都是INT类型，如果你要得到浮点类型，可以使用 ITD （整数转换为双精度整数）和 DTR （双整数转换为实数）需要将输入转化为浮点类型，然后进行运算。可以使用 DIV_R 指令。
Network 1
LD SM0.0
ITD AIW64,AC1
DTR AC1,VD10
MOVR VD10,VD20
/R 10.0,VD20
我们通过以上的 STL 指令可以完成整数到浮点数的转换，并对浮点数进行除法运算，最后得到实际的工程值。
