没有图纸怎么查PLC和触摸屏控制的电气故障

时间:2019-11-05 10:24来源:未知 作者:admin 点击:
PLC系统出故障的时候,一般都会先连线看程序中,那些条件不满足,然后再去排查问题,有程序在手的情况下,有没有图纸不是特别重要!当然,外围设备是很不常见且本身都线路复杂

PLC系统出故障的时候,一般都会先连线看程序中,那些条件不满足,然后再去排查问题,有程序在手的情况下,有没有图纸不是特别重要!当然,外围设备是很不常见且本身都线路复杂的设备,来接入PLC中的,图纸是必须的!
所以,你的问题应该是更进一步,程序也无法连线查看,图纸也没有的情况下系统出了故障,应该如何查询?才更有意思!
我就以这个情况来简单说一下,因为你说有触摸屏,做的比较完备的系统,触摸屏上都防止了很强大的查询,监视和报警功能的!所以,首先是要充分利用触摸屏的功能!

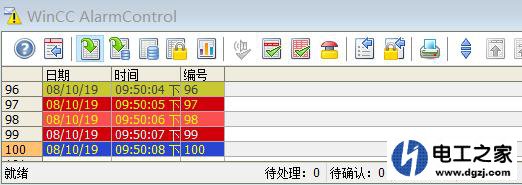

做的比较好的系统,可以查询到每个I/O点的状态和值。设备上每个传感器的位置,编程地址,名称都都会在HMI上显示出来。而且,每个传感器的故障都会有充分的报警显示!比如某个气缸的伸出位传感器没有接通,但是发出了伸出命令的,几秒钟后就会有一个超时故障,可能是卡主,或者是漏气,或者是那个传感器故障,都会造成气缸伸出故障!---所以,一旦有HMI,那么触摸屏上的报警信息是否做的足够多,足够细致是特别重要的,对于排查故障来说非常的直观有用!---因此,新设备上马时,一定要要求设备厂商做好设备的报警显示和传感器位置展示图!
没有图纸怎么查PLC和触摸屏控制的电气故障
没有程序,没有图纸的情况下,就只能依赖HMI给予更多的信息,当然PLC模块上的DI/DO模块的I/O指示灯,也能给予一些信息,但是,点数较少的设备是可以依靠I/0指示灯来一一排查的,以及那些较经常出现问题的点,也是排查寻找的重点!
如果不是这些就只能依靠,从远端设备处去检查,电压,电流等信号,一段一段的向PLC这边来排渣。如果,排查完是PLC本身没动作,就还需要回到程序上去查看问题的根源!
