首先这个PLC脉冲变量值指的是什么，是脉冲输入还是脉冲输出，脉冲输入的话一般是编码器、接近开关等高速脉冲信号，输出脉冲一般是控制伺服电机的脉冲信号，无论是输入还是输出都可以保存与威纶触摸屏上或者从PLC上读取，我们只要在触摸屏数值元件中设置对应的高速计数器、脉冲寄存器或者是保存脉冲的数据寄存器即可。

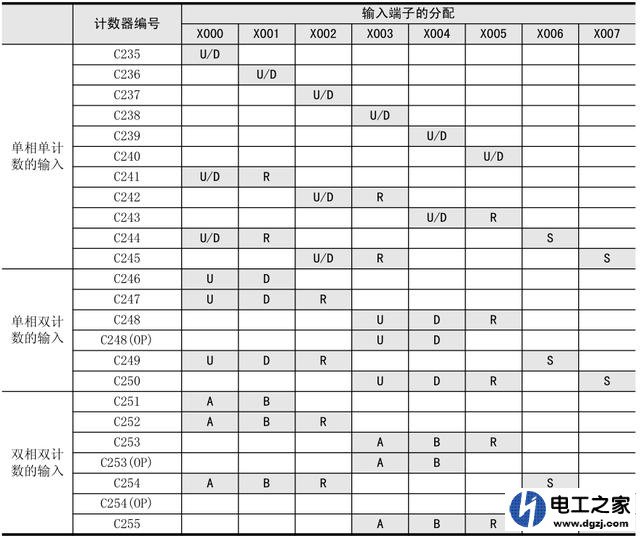

在三菱PLC中对于编码器等的信号输入我们用高速计数器进行脉冲计数，有单相单计数、单相双计数以及双相双计数的，相主要是指几组脉冲信号，双相就表示两组脉冲信号(根据相位差进行方向判断)一般用于增、减两中计数，如正转增计数、反转减计数。那么脉冲变量值就保存在计数器中，我们主要读取计数器的数值就能得打脉冲量，如下图：

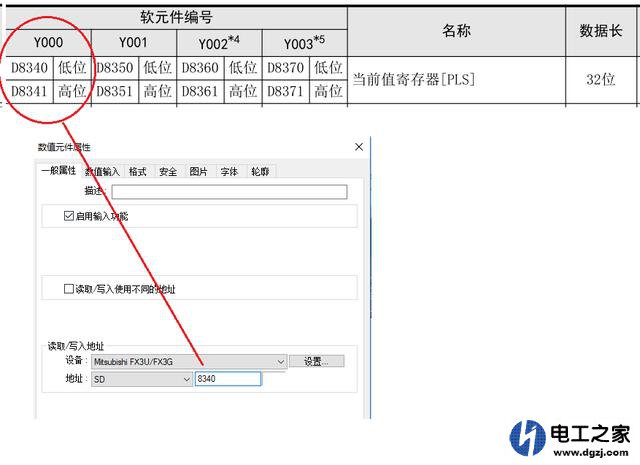

那么输出脉冲则一般用于伺服系统的运动控制指令中，其中当前值寄存器用于保存脉冲的数值相当于位置信号，伺服电机正转当前值增加，电机反转当前值减少，根据脉冲输出端口的不同脉冲变量值保存于下图中的特殊数据寄存器中，我们只要在威纶触摸屏中设置一个数值元件，注意三菱特殊数据寄存器的地址为SD开头区别与普通数据寄存器。
