家庭低压单相220V电压配电箱内如何选用空气开关

时间:2019-07-04 15:59来源:未知 作者:admin 点击:
家庭低压配电线路始端所装设的空气开关(断路器及漏电断路器)是按照导线安全载流量来选用保护导线安全的,而不应该按照电器功率来选用。 正确的选择空气开关(断路器及漏电断

家庭低压配电线路始端所装设的空气开关(断路器及漏电断路器)是按照导线安全载流量来选用保护导线安全的,而不应该按照电器功率来选用。
正确的选择空气开关(断路器及漏电断路器)是根据(或估算)该线路所有电器最大负载功率、并留有一定余量来选用配电导线,之后就是按照导线(包括保护接地“零”线)的安全载流量来匹配相应脱扣电流值的空气开关(断路器及漏电断路器)来保障配电导线安全。如果是在电器设备前端或其控制箱内的空气开关(断路器及漏电断路器)才是按照电器设备的功率来选用保障电器设备安全的。
下面是各截面积“国标”铜芯导线匹配空气开关(断路器及漏电断路器)脱扣电流值的数据仅供参考;
前面的数字是国标铜芯导线的截面积“平方毫米”、后面的数字是空气开关(断路器及漏电断路器)的脱扣电流值“A”、括号内的数字是约可安全负载220V工作电压的电器设备功率“W”;
1平方毫米=6A(约1300W)
1.5平方毫米=10A(约2200W)
2.5平方毫米=16A或20A(约4000W)
4平方毫米=25A(约5500W)
6平方毫米=32A(约7000W)
10平方毫米=40A或50A(约10KW)
16平方毫米=63A(约13.5KW)
25平方毫米=80A(约17.5KW)
35平方毫米=100A(约22KW)…………。

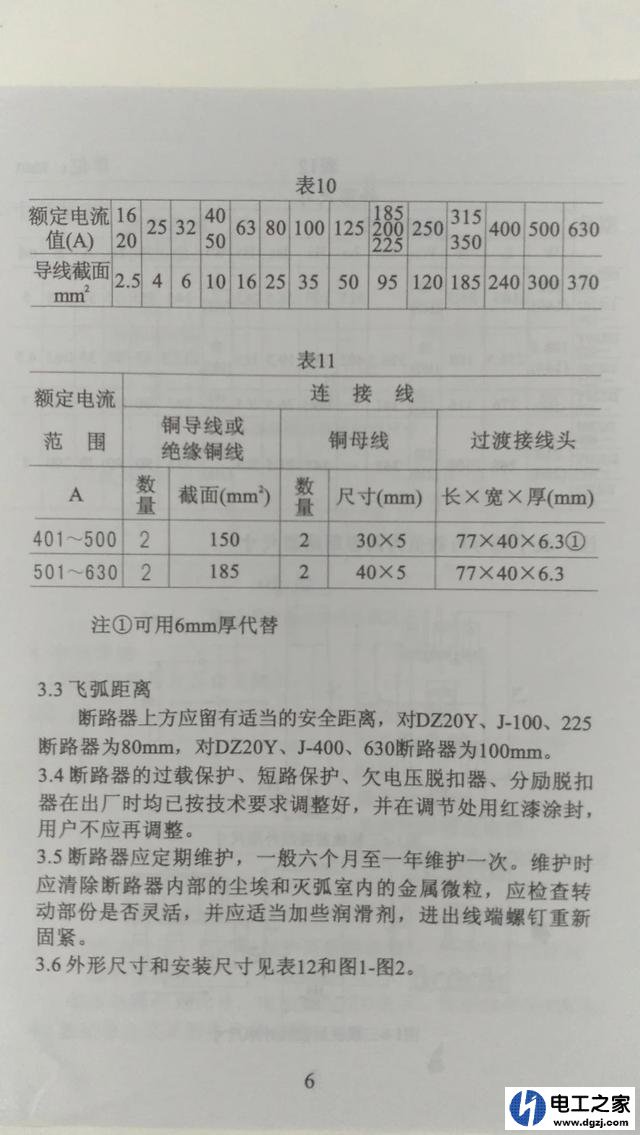

以上数据是根据断路器生产企业产品使用说明书给出的如下图表10;
家庭低压单相220V电压配电箱内如何选用空气开关
说明一点;为了运行可靠、减少能耗、选择空气开关(断路器及漏电断路器)如果需要的脱扣电流值接近或等于其触点容量的话;就应该选用大一级触点容量的产品。比例说;该线路如果需要50A或63A脱扣电流值的空气开关(断路器及漏电断路器)的话;那么就不应该选用63A“壳架”触点容量、又是50A或63A脱扣电流值的空气开关(断路器及漏电断路器)。而是应该选用100A“壳架”触点容量、50A或63A脱扣电流值的空气开关(断路器及漏电断路器)。
