低压架空线路主要由什么组成图解

时间:2018-08-08 16:39来源:未知 作者:admin 点击:
低压架空线路主要由什么组成图解 低压架空线路主要由导线、电杆、横担、绝缘子和线路金具等组成。为了加强电杆的稳定性,有的电杆(承力杆)还要安装拉线或撑杆。如下图: 低压架

低压架空线路主要由什么组成图解

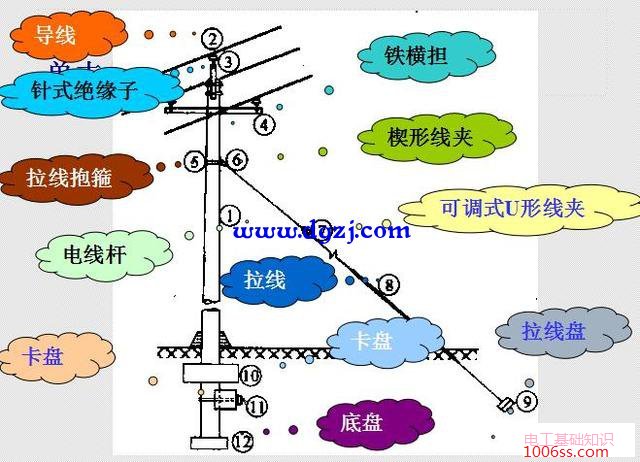

低压架空线路主要由导线、电杆、横担、绝缘子和线路金具等组成。为了加强电杆的稳定性,有的电杆(承力杆)还要安装拉线或撑杆。如下图:
低压架空线路主要由什么组成图解
低压架空线路

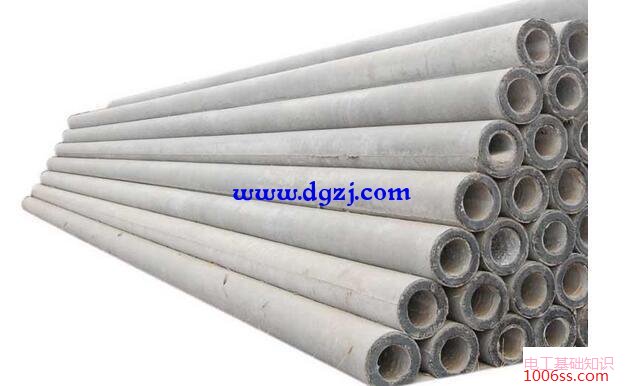

1、电杆
电杆是支撑导线的支柱。对电杆的主要要求:有足够的机械强度和高度。
电杆分类,从电杆所用材料和结构上划分:它有木杆、水泥杆和铁塔三种类型。按电杆在线路中不同部位的功能划分:又可以分为直线杆、直线转角杆、耐张杆、终端杆和跨越杆等。
低压架空线路主要由什么组成图解

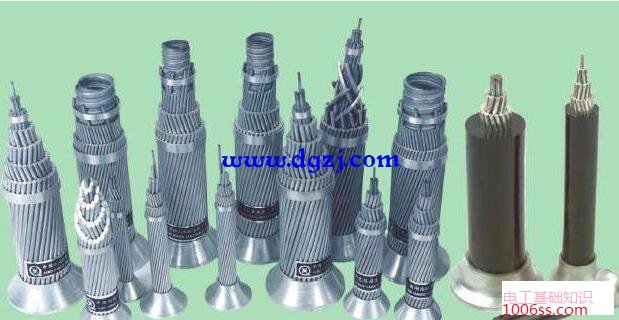

2、导线
架空线路的导线一般采用铝绞线;当高压线路档距或交叉档距较长、杆位高差较大时,宜采用钢芯铝绞线;在街道狭窄和建筑物稠密地区应采用绝缘导线。
低压架空线路主要由什么组成图解

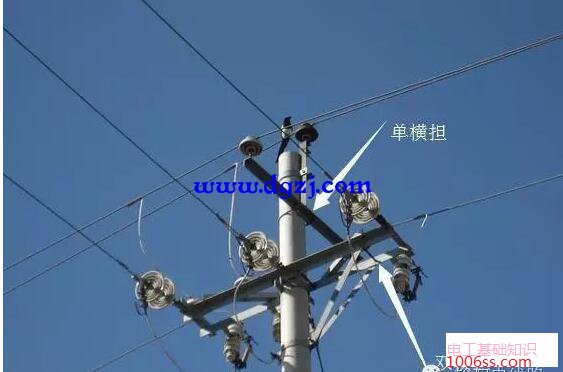

3、横担
横担是电杆上部用来安装绝缘子以固定导线的部件。常用的有木横担,铁横担和瓷横担等三种类型。
低压架空线路常用镀锌铁角横担。横担一般固定在距电杆顶部300mm处。
低压架空线路主要由什么组成图解
横担

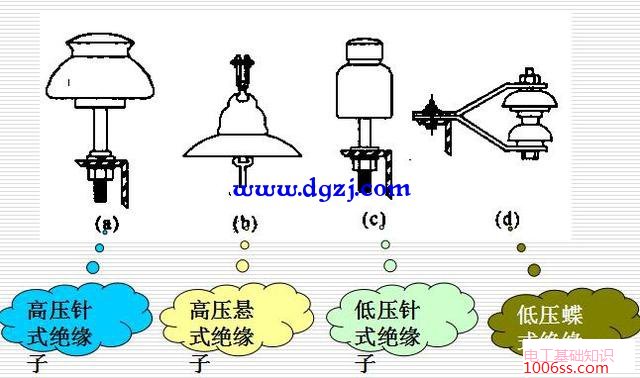

4、绝缘子
配电线路上的绝缘子大家又称瓷瓶,它被固定在横担上,用来固定导线,并保持导线之间的绝缘距离,同时也承受导线的垂直荷重和水平拉力。
对于绝缘子主要要求:
a)有足够的电气绝缘强度和机械强度,
b)对化学腐蚀有足够的防护能力。
绝缘子主要有针式、悬式两种和蝶式三种。架空线路中有的还使用瓷横担,它具有横担和绝缘子的双重作用。
低压架空线路主要由什么组成图解
绝缘子

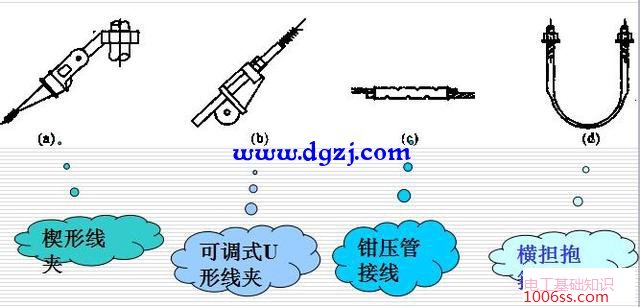

5、金具
线路金具是架空线路上所使用的各种金属部件的统称。
作用:连接导线,组装绝缘子,安装横担和拉线等。
常用的金具:固定横担的抱箍和螺丝,用来连接导线的接线管,固定导线的线夹,以及做拉线用的花篮螺丝等。为防止金具锈蚀,一般都用镀锌铁件或铝制件。
低压架空线路主要由什么组成图解
金具
6、基础
混凝土电杆基础一般采用底盘、卡盘、拉盘(俗称三盘)基础。
底盘:埋(垫)在电杆底部的方(圆)形盘,承受电杆的下压力并将其传递到地基上,以防电杆下沉。
低压架空线路主要由什么组成图解
底盘
卡盘:紧贴杆身埋入地面以下的长形横盘,其中采用圆钢或圆钢与扁钢焊成 U 形抱箍与电杆卡接,以承受电杆的横向力,增加电杆的抗倾覆力,防止电杆倾斜。
低压架空线路主要由什么组成图解
卡盘
拉盘:埋置于土中的钢筋混凝土长方形盘,在盘的中部设置 U 型吊环和长形孔,与拉线棒及金具相连接,以承受拉线的上拔力,稳住电杆,是拉线的锚固基础。
低压架空线路主要由什么组成图解
拉盘

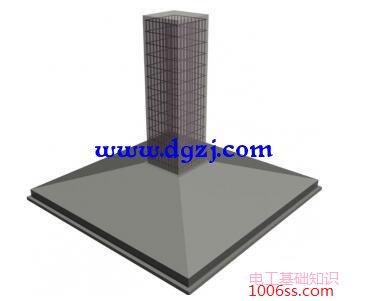

铁塔基础:铁塔基础型式一般根据铁塔根开大小不同,大体可分为宽基和窄基两种。
宽基是将铁塔的每根主材(每条腿)分别安置在一个独立基础上,这种基础稳定性较好,被用在郊区和旷野地区。
窄基塔是将铁塔的四根主材(四条腿)均安置在一个基础上,用在市区配电线路上或地形狭窄地段 。
低压架空线路主要由什么组成图解
铁塔基础
