楼房的电源插座是怎么走线的

时间:2019-01-02 13:19来源:未知 作者:admin 点击:
楼房上所有的线管,插座,开关箱,灯具都是提前预埋的 我们施工是按照设计院的蓝图进行预埋的!一套楼房的供电系统是由一根主电源线进住户开关箱,再由住户开关箱一个总开关控

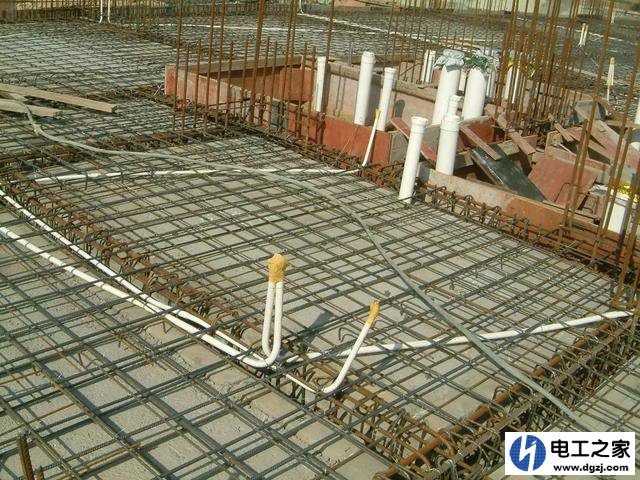

楼房上所有的线管,插座,开关箱,灯具都是提前预埋的

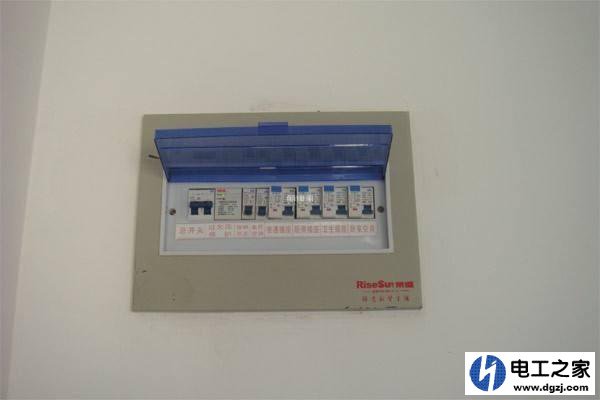

我们施工是按照设计院的蓝图进行预埋的!一套楼房的供电系统是由一根主电源线进住户开关箱,再由住户开关箱一个总开关控制去各个回路的电源的!有:照明回路,普通插座回路,卫生间厨房空调等回路!

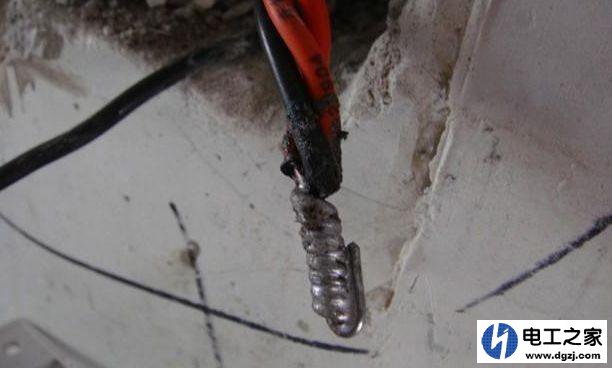

而我们的插座的走向是串联的,就是从PZ30开关箱里面由pvc管引出到就近的一个插座,再由这个盒子串到另一个插座线盒!中间接头处采用先缠铜线再焊锡的方式!一般硬线bv焊锡,软线rbv是不焊锡的!
如图:
楼房的电源插座是怎么走线的
楼房的电源插座是怎么走线的
楼房的电源插座是怎么走线的
楼房交付时,是有水电路走向图的。有的物业好像也有。插座面板后面有接线盒和导线管。
