室内装修电路设计图

1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线:根据国家标准,单个电器支线、开关线用标准 1.5 平方毫米线,主线用标准 2.5 平方毫米线;空调插座用 4 毫米平方线;
②背景音乐线:标准 2 × 0.3 平方毫米线
③环绕音响线:标准 100-300 芯无氧铜
④视频线:标准 AV 影音共享线
⑤网络线:超五类 UTP 双绞线
⑥有线电视线:宽带同轴电缆
2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。
3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品,外观不应有破损及变形。
4 、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺,管口应平整。
5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与各设备相匹配的产品。

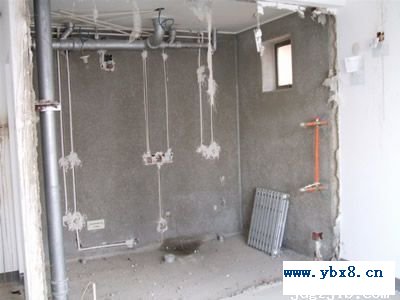

开槽 电路改造涉及到空间的定位,还要开槽,所以要提前进行。严禁将导线直接埋入抹灰
层,导线在线管中严禁有接头,同时对使用的线管(PVC阻燃管)进行严格检查,要符合国家标准
1 、确定开槽路线:根据以下原则:
①路线最短原则;
②不破坏原有强电原则;
③不破坏防水原则。
2 、确定开槽宽度:根据信号线的多少确定 PVC 管的多少,进而确定槽的宽度。
3 、确定开槽深度:若选用 16mm 的 PVC 管,则开槽深度为 20mm ;若选用 20mm 的 PVC 管,则开槽深度为 25mm 。
4 、线槽外观要求:横平竖直,大小均匀。
5 、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度如果放两根以上的管,应按两倍以上来计算长度。
强电布线走线主要有3种形式,各有利弊,下面一一说来看看,也欢迎DX批评指教
●布线主要走顶上,这种布线方式恐怕是最有利于保护电线,最方便施工的方式了,线管主要靠隐蔽在装饰线或者天花中,不必承受压力,工人不用打槽,布线速度快,是非常好的一种布线方式。这种方式唯一的缺点就是家中需要走线的地方需要有天花或者装饰线才能实现这种布线方式。

●布线主要走墙壁,这种布线方式的优点是线管本身在加上水泥后仍然不需要承重,它的承重点在管子后面的水泥上,缺点有3个:第一是费线,第二是墙壁上有大量的区域以后不能钉东西,第三如果水泥工和漆工不能处理好墙面的开槽处,那么将来有槽的地方一定会出现裂纹。这种布线方式主要做走顶上和地上的补充。
●布线主要走地上,这种布线方式就是我家的布线方式,我家天花少,布线基本靠走地上,这种布线方式的缺点是,必须使用较为优良的穿线管,因为地上的穿线管将要承受人体还有家具的重量(管子表面上那层水泥并不能完全承重,因为它不完全是一个拱桥的形式,管子其实和水泥是一体的所以必须自身要承担一定重量),所以这也是为什么我会对某些品牌的次品那么在乎的原因。布线走地上的优点是,对于家庭装修的环境没有特殊要求,不像走天上需要天花和装饰线。
