本站向网友介绍无线防盗报警系统中主机的制作，采用了AT89C2051单片机作为中央处理芯片，使得该系统的功能扩展比较方便，对于整个系统如需改变某种设置，只要更改相应的软件即可。对学习单片机有很大的帮助。

一、硬件设计

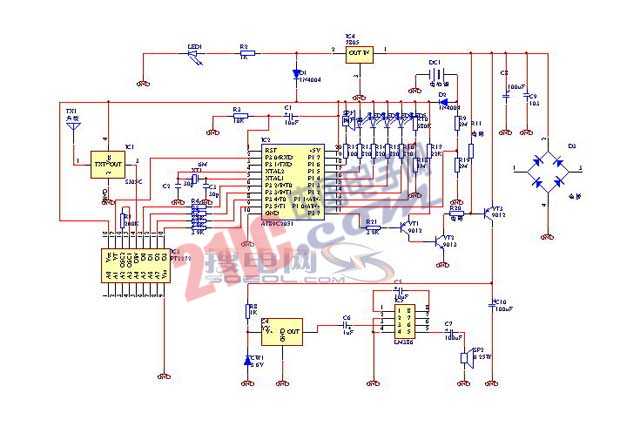

　　电路原理图如下图所示，主要由无线接收、数据解码、数据处理、报警电路、输出显示、断电报警和电源电路组成。整机接收频率315M，数据解码采用市面上用得较多的PT2272专用解码芯片，可靠性及稳定性较好；数据处理的任务由单片机完成，用于区分报警信号，同时接受各种操作指令，完成相应的操作，当接收到报警信号后一方面驱动报警电路，发出响亮的警车报警声，另一方面输出具体的地址信息，确定是哪一路发送了报警信号；断电报警功能则实时监控电源状况，当市电断电后，能发出嘟嘟的报警声，提配使用者注意，外供电已被切断，若为不法分子破坏所致，可提早进行防范。

二、软件设计

　　该报警器的软件设计较为简单，有兴趣的网友可根据自己的实际需要进行相应功能的开发，这里把基本的程序列出来，供需要的网友参考。

ORG 0000H ;

CLR P1.6 ;

CLR P1.2 ;

ACALL DYS ;

SETB P1.6

ACALL YS ;

SETB P1.2 ;

CLR P1.3 ;

CLR P1.6 ;

ACALL DYS ;

SETB P1.6 ;

ACALL YS ;

SETB P1.3 ;

CLR P1.4 ;

CLR P1.6 ;

ACALL DYS ;

SETB P1.6 ;

ACALL YS ;

SETB P1.4 ;

CLR P1.5 ;

CLR P1.6 ;

ACALL DYS ;

SETB P1.6 ;

ACALL YS ; ;

MOV P1, #0FFH ;

MOV P3, #0FFH ;

AGARN: MOV R6, #34H ;

JB P3.6, TINDIAN ;检查是否停电

JNB P3.0, AGARN ;是否有有效无线信号输入

ACALL DYS ;

JNB P3.0, AGARN ;

MOV A, P3 ;读入无线信号值

ANL A, #3CH ;0011,1100

CJNE A,#20H, XH ;20H=00(10,00)00 B;撤防程序

CLR P3.1 ;

CLR P1.6 ;撤防成功响应

CLR P1.4 ;指示灯

CLR P1.5 ;

SETB P3.7 ;

ACALL YS ;

SETB P1.6 ;

AJMP AGARN ;

XH: CJNE A,#30H, ONE ;判断是否为布防信号

SETB P3.1 ;

CLR P1.6 ;布防成功响应

SETB P1.4 ;指示灯

SETB P1.5 ;

SETB P3.7 ;

ACALL YS ;

SETB P1.6 ;

AJMP AGARN ;

ONE: JNB P3.1, AGARN ;

CJNE A,#4H, TWO ;1H=00(00,01)00B

MOV P1, #0FBH ;

AJMP BJ ;

TWO: CJNE A,#8H, THREE ;2H= 00(00,10)00B

MOV P1, #0F7H ;

AJMP BJ ;

THREE: CJNE A,#0CH, FOUR ;3H=00(00,11)00B

MOV P1, #0EFH ;

AJMP BJ ;

FOUR: CJNE A,#10H, FIVE ;00(01,00)00B

MOV P1, #0DFH ;

AJMP BJ ;

FIVE: NOP ;

NOP ;

NOP ;

AJMP AGARN ;
