该贵重家电防盗报警器，具有体积小、响声大的特点。适合家庭、旅馆、机关等使用。

　　工作原理

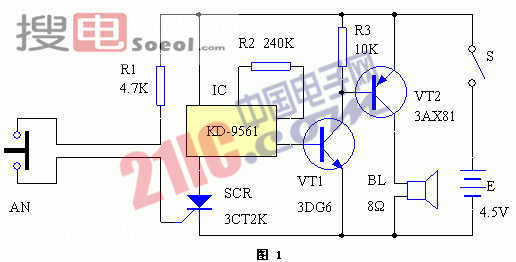

　　电路原理见图1。SCR、R1和AN组成可控硅触发开关电路；IC1、R2、VT1、VT2和BL组成模拟警笛声电路。平时，AN受到家用电器的压迫，使其两常闭触点断开，SCR无触发信号而阻断，报警器不工作。当家用电器被搬起时，AN两触点自动闭合，SCR的触发端经R1从电源正极获得触发信号，SCR导通，IC1通电工作，其输出端输出的警笛声电信号经VT1、VT2功率放大，推动扬声器发出宏亮的报警声。此时，即使将家电放回原处或破坏掉AN，也无法阻止报警声。只有主人打开与报警器安装在一起且其他人一时很难找到的开关S，才能解除报警。

　　元器件选择与制作

　　元器件清单见下表。

       报警器部分可安装在一塑料小盒内，放在易听到报警声的地方（如值班室等）。用双股细线将AN引至家电摆放处，并将AN巧妙地安放在桌面、台面或电视柜面等，保证AN能正确动作即可。
