计算电机电流的算法

时间:2020-12-02 11:20来源:未知 作者:admin 点击:
计算 电机 的电流有很多种算法,对于 电工 计算一般都是按照1KW功率为2个电流快速计算,这种算法大部分电工都喜欢用,因为快速,精确度也比较高,当然了按照电工 公式 计算也可以

计算电机的电流有很多种算法,对于电工计算一般都是按照1KW功率为2个电流快速计算,这种算法大部分电工都喜欢用,因为快速,精确度也比较高,当然了按照电工公式计算也可以

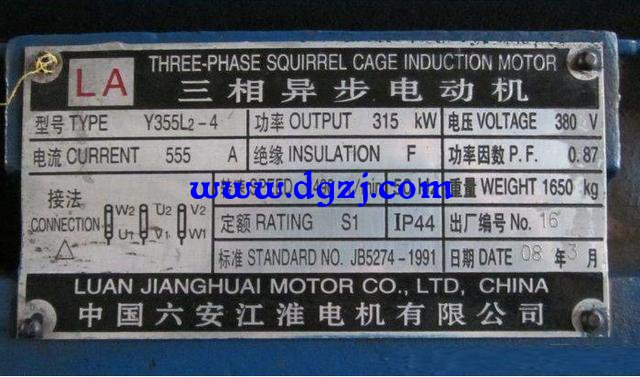

三相电机计算额定电流的方法,以18.5KW电机为例
第一种算法,1KW功率2个电流,所以18.5KW电机额定电流就是37A
第二种算法,电工公式P=√3×UIcosθ得:I=P/(√3×Ucosθ),其中P为电机的额定功率,U为额定电压,cosθ为功率因数,I为额定电流,功率因数一般我们都取0.8,√3为1.732
根据上述公式,I=18.5KW÷(1.73×380×0.8)=35A
我们可以看到,2种算法就算出来的数据相差不是太大,所以电工计算三相电机电流,都会按1KW功率为2个电流来计算

三相电机启动电流计算方法
三相电机的第一种接法,三角接法时,电机的启动电流是电机额定电流的4-7倍
三相电机的第二种接法,星形接法时,电机的启动电流是1/3的三角形接法的启动电流
三相电机的第三种接法,星三角启动接法,对于星三角启动就是利用的2种接法,星形接法和三角接法,由于三角接法启动电流太大,所以都会用星形接法把电动机启动开以后,再转为三角形接法,所以计算星三角启动接法电机的启动电流时,按照星形接法启动电流来计算

单相电机的额定电流的计算方法
电工公式:P=U×I×cosθ得:I=P/(U×cosθ),其中P为电机的额定功率,U为额定电压,cosθ为功率因数,I为额定电流,功率因数一般我们都取0.8,我们以2.5KW单相电机为例
计算额定电流,从上述公式得I=2.5KW÷(220×0.8)=14A
计算单相电机的额定电流时,可以按照1KW功率为5.5A来快速计算
对于三相电机和单相电机计算额定电流时,我们都可以按照估算方法来计算,速度快,数据相差也不是太大,对于电机需要注意的问题是,电机配电线,要考虑到电压降,启动电流会增大的问题,给电机配置电线,要按照电机额定电流的1.5倍来配置
