怎么给控制线路供电?控制线路的主要特点是什么

时间:2019-12-25 11:02来源:未知 作者:admin 点击:
首先能实现控制、安全可靠、成本低。其次,控制线路的功率都比较低。 买一个国内某知名品牌,单相380V变220V、容量100VA的控制变压器,大概也就50块钱。100VA的容量对于小型机床等控

首先能实现控制、安全可靠、成本低。其次,控制线路的功率都比较低。
买一个国内某知名品牌,单相380V变220V、容量100VA的控制变压器,大概也就50块钱。100VA的容量对于小型机床等控制线路,完全足够。另外控制变压器属于隔离变压器,次级线圈不接地,安全可靠。

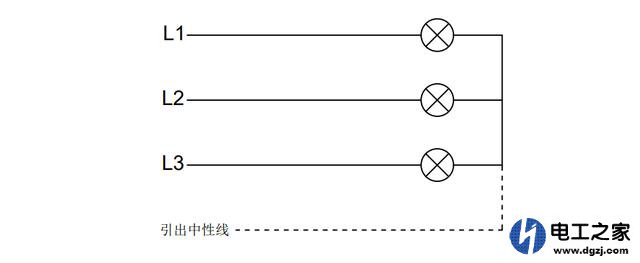

再来讨论一下常见的其他方案,比如把三个功率(阻抗)一样的灯接成Y型,然后引出中性线。如下图所示
怎么给控制线路供电?控制线路的主要特点是什么

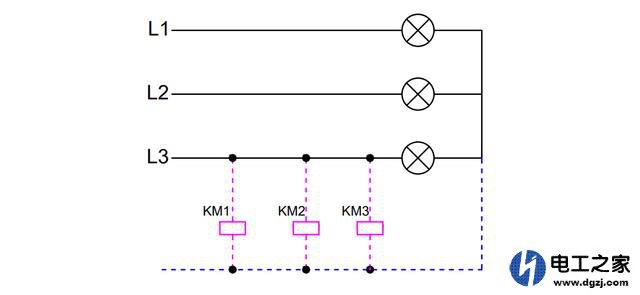

当三相平衡(三个灯阻值一样)时,Y型连接点的电压为零,所以可以从连接点引出一条线作中性线,然后用于控制线路的零线(如下图)。最后再接上控制线路的线圈、指示灯等,如下所示:
怎么给控制线路供电?控制线路的主要特点是什么
注意,这种方法的前提是三相平衡!但是实际上能做到三相平衡吗?
当然这是不可能!
在控制线路中,大量的用电设备是接触器线圈、继电器线圈。控制线路在工作的时候,线圈的数量是变化的。
比如星三角启动,刚开始启动时是两个接触器线圈+时间继电器线圈工作;后面电机正常运行时,只有两个接触器线圈在工作,前后负载是一直变化的。所以会导致三相不平衡。
另外一个,交流接触器线圈的电流在吸合前后也是不一样的。交流接触器线圈通电以后,在吸合瞬间电流非常大,随着空隙的减少,电流也降低。这样也会导致三相不平衡。
在接触器线圈通电瞬间,由于突变的三相电流造成三相不平衡,从而引起用电多(电流大)的一相电压降低。接触器电压不管过高或者过低都容易产生误动作,这对设备来讲是致命的。
