墙壁开关怎么接线?墙壁开关单控双控开关接线图

时间:2018-06-19 10:44来源:未知 作者:admin 点击:
墙壁开关怎么接线?墙壁开关单控双控开关 接线图 墙壁开关安装步骤: 1.应该先认清家中的电源接线,按照我国的规定,红、绿、黄分别代表的是三相火线,蓝色代表零线(中性线),黄绿

墙壁开关怎么接线?墙壁开关单控双控开关接线图
墙壁开关安装步骤:
1.应该先认清家中的电源接线,按照我国的规定,红、绿、黄分别代表的是三相火线,蓝色代表零线(中性线),黄绿相间色为接地线(保护线)。
2.按照墙壁开关的功能进行相应接线,电气上规定的相序是左零右火上接地。
3.需要注意的是,接地线的千万不可以接到火线或零线上,会引发安全事故,而火线和零线接反虽然可以使用,但有安全隐患。
墙壁开关安装的3个接线方法
1、快速接线:即将剥开的线头直接插入接线孔即能完成接线,不需要使用螺丝插卡取电开关刀等工具。其接线孔内部有一个簧片,反向拔出就会被卡主,单向插入比较方便,需要办公插座捅拆线孔或压动拆线按板才能把线拔出来。
2、双板压线:即通过小螺钉收紧两个小金属片,使金属片之间的电线被加紧。双板压线在接单线时效果不错,但如果同时接两条不同线径的电线时,也不太损伤电线,细的一根很容易松脱。
3、螺钉压线:即通过螺钉横向旋入接线柱,挤压电线使之和接线柱对接牢固。螺钉压线方式最大的优点在于接线方便、牢靠,不容易脱扣。而缺点在于螺钉会将电线压伤甚至压断,时间长了可能会使导线发热甚至起火,造成安全隐患。

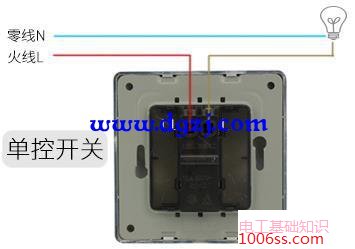

一位单控开关接线如图:
墙壁开关怎么接线?墙壁开关单控双控开关接线图
L孔接火线,L1孔接灯的控制线。
灯的零线和电源的零线并联。
双控开关:
墙壁开关怎么接线?墙壁开关单控双控开关接线图

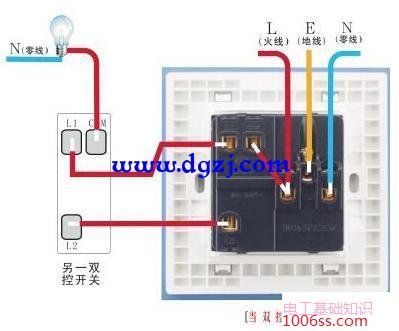

两开五孔插座接线图 N接零线,L接火线,另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,插座为火线接L接口,零线接N接口上就可以了。灯的火线进线可直接用导线从电源插座的火线连接过来即可。
两个灯的火线进线分别接在开关的一个接口上,另一个接口接到灯座上的接口上,灯的零线不需要接开关或电源插座,直接接灯座上即可。
