单相电度表校验装置的线路图

时间:2015-05-07 15:41来源:未知 作者:y930712 点击:

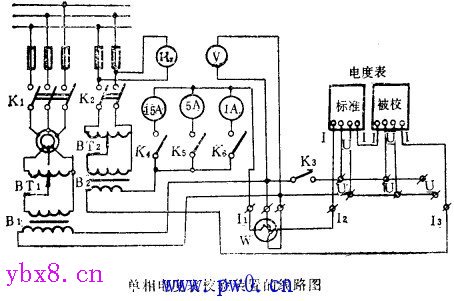

单相电度表校验装置的线路如图所示。装置的电源是由三相线路供电的,电源分两部分接入线路。当接通开关 K1时.电源电压加于移相器定子的端钮上,移相器转子的两相电压经过调压路

单相电度表校验装置的线路如图所示。装置的电源是由三相线路供电的,电源分两部分接入线路。当接通开关 K1时.电源电压加于移相器定子的端钮上,移相器转子的两相电压经过调压路BT1,就可在变压B1上得到可升降的电压,供指示仪表和瓦待表电压线路应用。当接通K3时,可供电度表的电压元件作为电压源。
接通K2,运用调压器BT2调节负载变压器B2的电压,碍利用K4—K6开关,即可得到适当量程的电流源,以供标准瓦特求和电度表的电流线路用。
若采用标准单相电度表检定被校表时,可把[1和12端钮用导线连接起来。再将标赃农4被校表凶电流元件串联,接在I2和I3之间,即可进行校验。
单相电度表校验装置的线路图

(责任编辑:admin)
