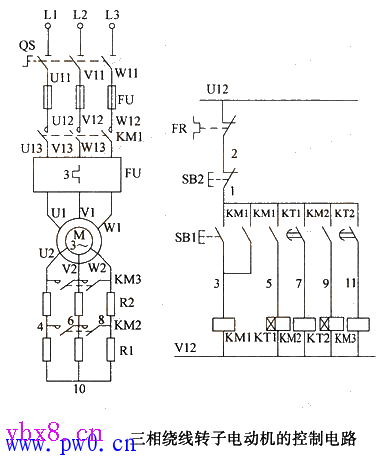

三相绕线转子电动机的控制电路
该电路采用时间继电器来控制转子电阻的分断切除。
合上QS，按下SB1，结果如下
1）KM1线圈得电，触头（1-3）闭合自锁；KM1线圈得电→KM1触头闭合→电动机M开始起动（R1、R2串入）运转；KM1（1-5）触头闭合→KT1线圈通电→KT1（1-7）触点延时闭合。
2）KM2线圈得电→KM2主触头闭合→R1被短接（切除）；KM2（1－9）触头闭合→KT2线圈通电→KT2（1—1 1）触点延时闭合。
3）KM3线圈通电→KM3主触头闭合→m被短接（切除）→起动过程结束。
