异步电动机反接制动控制电路

时间:2014-08-16 18:19来源:未知 作者:y930712 点击: 次
异步电动机反接制动控制电路 在该电路中，当按下按钮SB1，接触器KM1吸合，使电动机带动速度继电器KS一起旋转；速度转动到额定转速后KS常开触点闭合，做好制动准各；按下SB2停止按

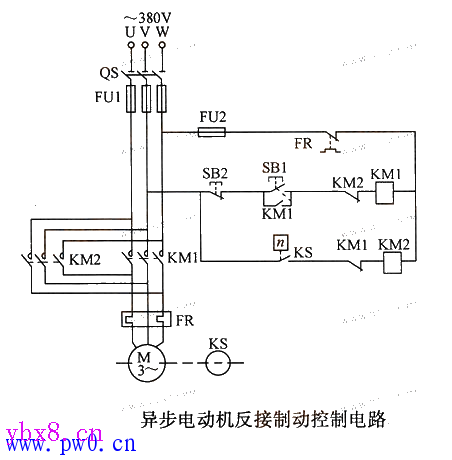

异步电动机反接制动控制电路
异步电动机反接制动控制电路
在该电路中，当按下按钮SB1，接触器KM1吸合，使电动机带动速度继电器KS一起旋转；速度转动到额定转速后KS常开触点闭合，做好制动准各；按下SB2停止按钮后，KM1断电，其常闭触点闭合，KS在电动机惯性作用下触点仍然闭合，这时，KM2吸合，电动机反接制动；当电动机转速下降苴至停止时，KS断开，KM2释放，制动完毕。
