小川给大家介绍的是共基极放大电路的Multisim仿真及分析。希望大家能够多多支持。

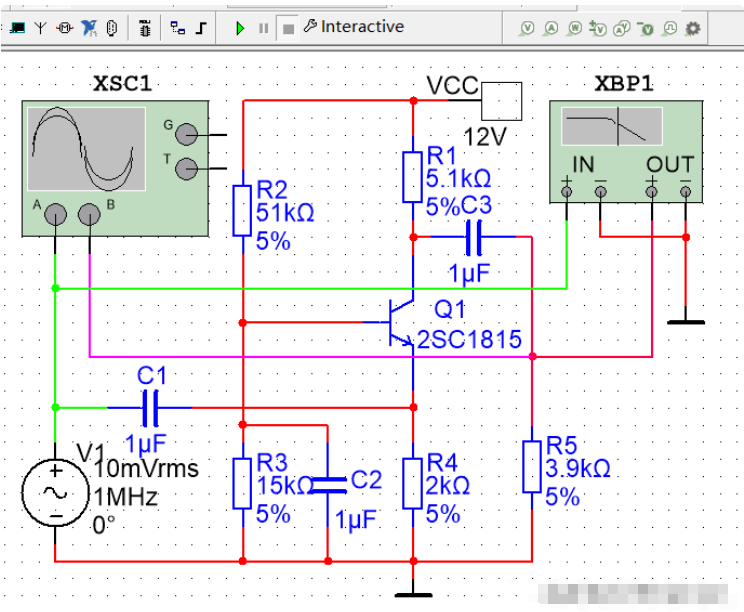

仿真前

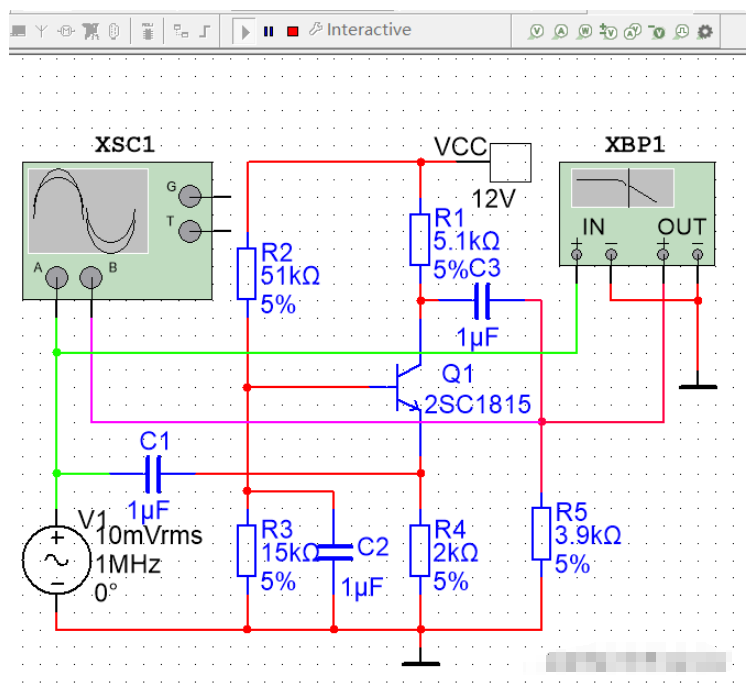

仿真中

示波器波形图

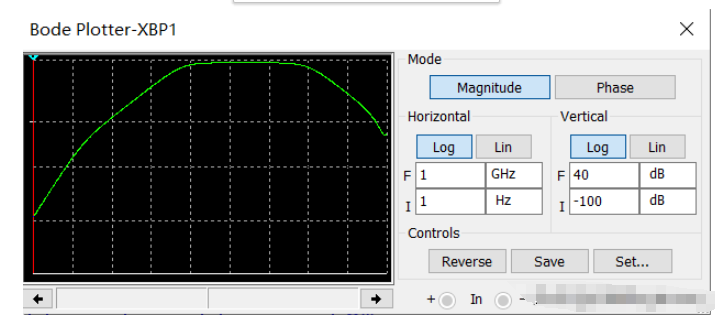

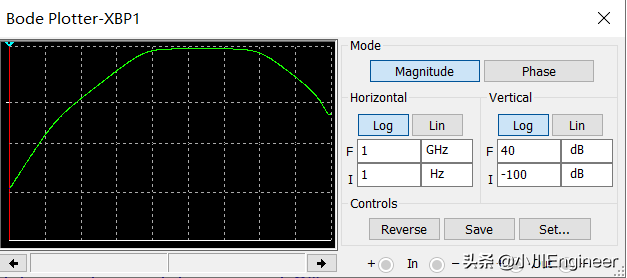

波特图

该电路的偏置设置与图1.2.07是完全一样的，因而它们的直流工作点是相同的。因是共基极电路，所以交流电压放大倍数相等，但不倒相；输入电阻很低，通频带很宽。很容易用前述的测量方法加以验证。示波器调节：X轴扫描为500nS/Div，A通道Y轴幅度为10mV/Div，B通道Y轴幅度为1V/Div。波特图仪调节：Mode区，选择Magnitude；Horizontal区，选择Log，F值为1GHz，I值为1Hz；Vertical区，选择Log，F值为40dB，I值为-100dB。
