时隔几天小编又接着分享模电知识了。今天的内容是我们的共射极放大电路的组成结构和工作原理。

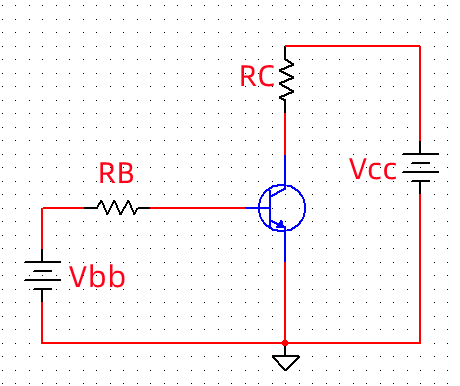

让我们一起见证共射极放大电路的一级一级电路结构变化过程。我们一开始学习三极管的时候见到的三极管放大电路多半是这样的。

我们以下讨论的内容都是考虑在三极管处在放大的工作状态下的。

一、结构变化

1、第一次蜕变——减少直流电源

我会和你说我们可以把Vbb拿走，把RB接到VCC上，另一段还是接到基极，惊不惊喜。

假如我们把Vbb换成Vcc这么大，我调节电阻RB和RC的大小，还是可以使得基极b和集电极c之间的电压还是可以使得集电结反偏的，即Uce<0。

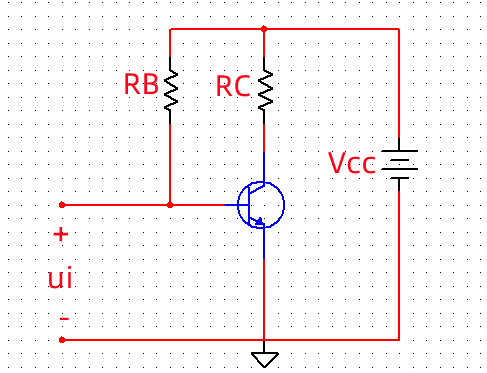

然后我们再简化Vcc书写，另一端是接地的，所以就是下面的样子了。

2、第二次蜕变——加上电解电容

因为RB的连接方式改变，我们还不能忘记交流小信号的连接。

它还是原来的位置没有一丝改变，但是如果不加电容直接接在基极的话，流过RB的电流就直接从交流小信号那走了，不从三极管发射结那流过，显然这不是我们想要的。

所以我们就在让小信号串联一个电容，阻止直流。

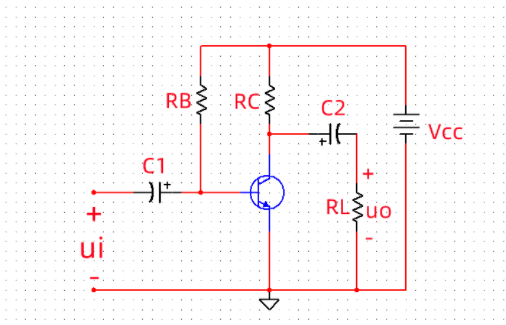

现在我们介绍的共发射结电路其实已经开始考虑实际了，实际的我们还要有输出。电阻RL就是我们考虑的负载，两端电压uo就是我们说的输出电压。

电阻RC的作用还是很大的，现在我们只知道RC有控制电压UCE和电流IC的作用，其实更实际的是让我们的负载RL能够输出放大的交流信号，因为UCE=Vcc-IC*RC，IC里有交流的放大成分，而RL两端电压就是UCE，然后我们再加了一个电解电容，得到完全的交流放大信号。这就是最终的形态，我们最常用的共射极放大电路结构。

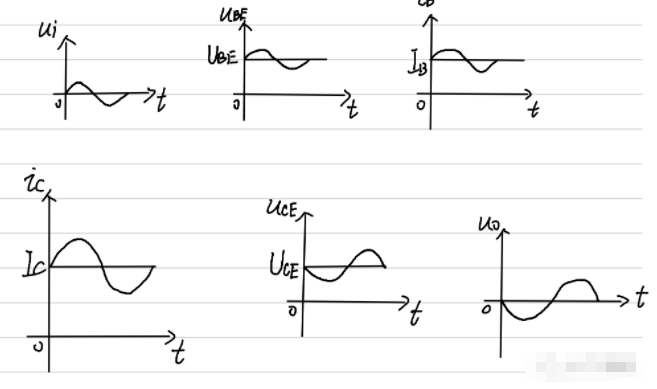

二 、各电流电压波形(大致图形)

我们会看到，在原有的直流工作点状态下，加上交流小信号后，呈周期波动，但是都能保证数值是大于0的，不至于截止或者饱和，而且我们发现输出交流信号uo与输入交流信号ui反向。

从输入的ui和最后的输出uo，最终达到了我们所要的目标，交流小信号的放大。
