水声功率放大器驱动水声换能器测试系统

时间:2023-01-18 11:26来源:未知 作者:admin 点击:
声波是已知的唯一能够在水中远距离传播的波动,在这方面远比电磁波(如无线电波、光波等)好,因此声波是目前水下通信的主要手段。水声通信中的一个关键设备就是水声换能器,

声波是已知的唯一能够在水中远距离传播的波动,在这方面远比电磁波(如无线电波、光波等)好,因此声波是目前水下通信的主要手段。水声通信中的一个关键设备就是水声换能器,它是发射和接收水中声信号的装置。应用最广泛的是电声转换的水声换能器,即转换电能为水中声能的水声发射器,以及转换水中声能为电能的水声接收器(即水听器)。显然,换能器的性能将直接影响到水声通信的质量。

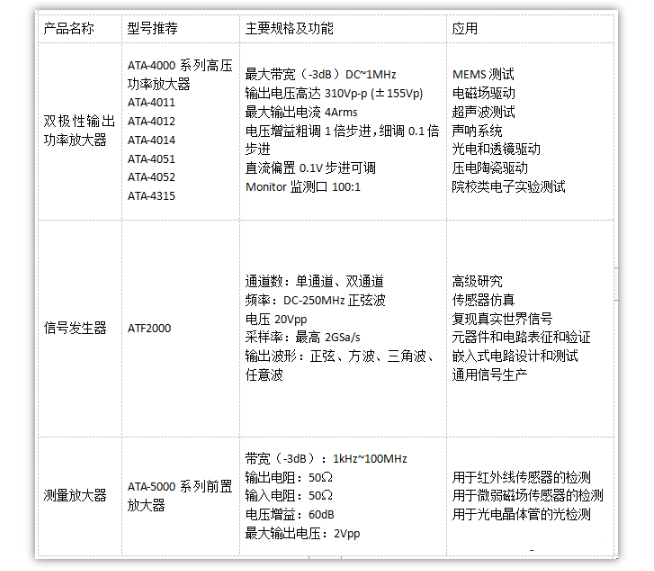

水声换能器测试系统:信号发生器、水声功率放大器测量放大器、带通滤波器及绘图仪等。

测试原理:

通过信号发生器给功率放大器提供一个激励信号(正弦波),功率放大器将特定频率和幅度的信号送给水下的发射换能器,将电信号转换为声信号;声信号通过喇叭有方向性向水下传播,待测换能器在一定距离远处做匀速的水平转动,在各个角度接收声信号并转换成电信号;测量放大器接收从换能器传输过来的电信号,经带通滤波器过滤后送给绘图仪打印角度-幅度的测试曲线。

功率放大器输出功率要求100W,频率2KHz-200KHz,信号发生器输出电压幅度只有10Vp-p,接上功率放大器ATA-4051,输出电压达到了310Vpp,功率最大218Wp,频率范围是DC-500KHz,完全满足驱动测试需求,可直接进行驱动水声换能器。

水声功率放大器驱动水声换能器测试系统
