什么是模拟集成运算放大器

时间:2022-11-23 11:58来源:未知 作者:admin 点击:
模拟集成 运算放大器 简称集成运放,集成运放是模拟 集成电路 中的一种类型,集成运放l是一种集成化的高增益的多级直接耦合放大器。集成运放可以分为单运放、双运放和四运{放等

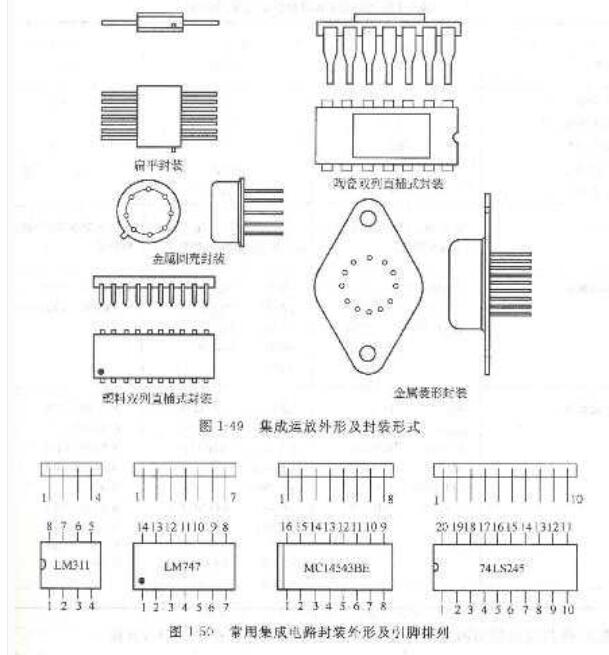

  模拟集成运算放大器简称集成运放,集成运放是模拟集成电路中的一种类型,集成运放l是一种集成化的高增益的多级直接耦合放大器。集成运放可以分为单运放、双运放和四运{放等多种类型,集成运放还可以分为通用型运算放大器、低功耗运算放大器、高精度运算放大器、高速运算放大器、高输入阻抗运算放大器等。集成运放的外形有金属圆壳封I装、金属菱形封装、扁平封装、陶瓷双列直插式封装、塑料双列直插式封装。有关用字1母表示器件的封装国家标准可参看下章有关章节内容。集成运放的外形及封装形式如图1-49所示。

  常用的集成运放金属圆形封装的引出脚有8脚、1。脚、12脚等;陶瓷或塑料封装I-SOI出端有8脚、14脚、16脚、18脚、20脚等,常用的集成电路封装外形及引脚排列如图1-50 所示

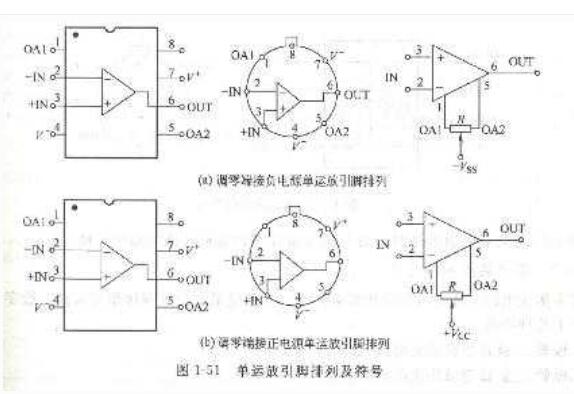

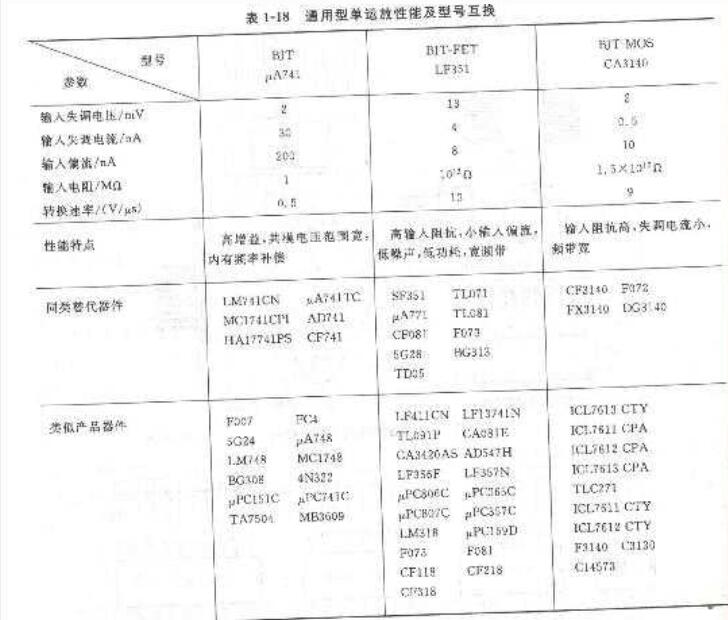

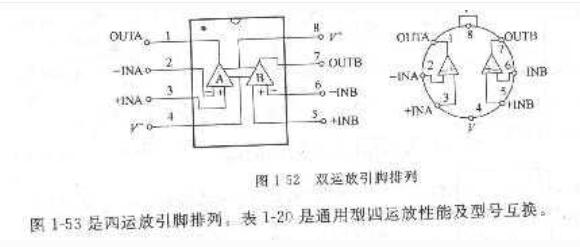

  常用的通用型集成运放应用范围广泛,互换性好,统称为通用运]类:一类是由结型场效应管JFET或MOSFET作差分输入级的JFETBIT单片相容的运放或MOSFET-BJE单片相容的运放;另一类是由双极型晶体管BJT组成的运放。在实际使用过程中,通用型运放品种种类繁多,技术参数各不相同。要根据不同电路的具体要求来选择相应的集成运放。根据集成运放的功能特点来选择同类替换器件,还可根据同类替换器件性能来选择类似产品或器件。表1-18是通用型单运放性能及型号互换。图1 51是单运放引脚排列及符号。
