电线的线径与所承载的功率是如何的

时间:2021-12-06 10:54来源:未知 作者:admin 点击:
我想说的是电线的平方不是算出来的,它是指的电线横截面积,单位为平方毫米,电线横截面积与负载、供电电压有一定逻辑规律的,且不能违背电线自己的承受能力。题主问这个问题

我想说的是电线的平方不是算出来的,它是指的电线横截面积,单位为平方毫米,电线横截面积与负载、供电电压有一定逻辑规律的,且不能违背电线自己的承受能力。题主问这个问题,应该是想知道电线的线径与所承载的功率是如何的,我接下来说说我的经验与看法。

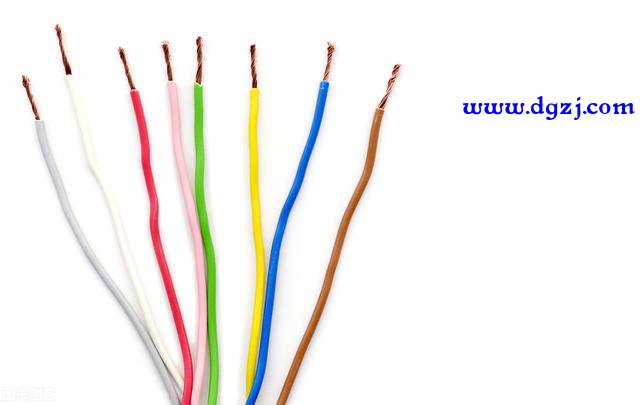

电线的线径以横截面积,以平方毫米为单位,同样的线材与电压的不同,而带来负载功率而不同。比如铜芯BV硬线在供电电压为220V时:
1平方毫米的导线,可以允许载流最大8A;常用的2.5平方毫米的导线可以在25A以下、4平方的线可以载流32A、6平方可以载流40A,甚至10平方的线,可以载流70A。

那以上线材所对应的功率又是多少呢?
以2.5平方毫米的铜线为例,依据P=UI公式,功率P=220V乘以25A=5.5千瓦,那4平方的铜线,所能负载的功率=220V乘以32=7千瓦,6平方的铜线所能负载的功率是8.8千瓦,可以以此类推,计算出电线的负载能力。
以上是以家装的用材线径来做的计算,平时我们在计划时,要先计算出所用的负载功率是多少,然后依据P=UI公式,计算出额定电流,即I=P/U,最后就可以找到复合它的线材。
平时,如果大家去背以上,感觉很麻烦,不方便的话,我再告诉你一个傻瓜式参数:
在220V单相电里,1KW的电器,它的电流是4.5A,它可以使用1平方毫米的铜线。在380V三相电里,1KW的电器,额定电流是约2A。
假如,一件7千瓦的电器,www.dgzj.com额定电流是32A,在220v电压下,所用的铜线线径是4平方毫米,而在380V的供电下,它的电流是约14A,可以使用2.5平方的铜线。
以上的经验是建立在线路不长的情况下,而现实安装中,有时候从配电箱到电器位置,长达几十米,且还穿有线管等因素,所以,我们在考虑线材时,要注意:

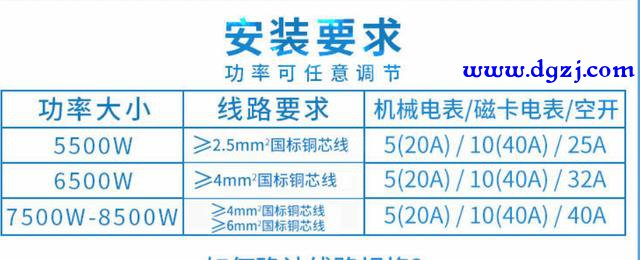

比如即热式电热水的额定功率是7千瓦,对此我们为了安全及长久,就常用6平方的铜线而不会使用4平方的铜线,除非电热水器的电源线很短在几米以内,且铜线质量很好。
所以,前面所说的是一个参考范围,那有没有一个标准的答案呢?准确地说没有,因为:
1、电线的质量,你把控不了。电线的铜含量及塑料绝缘能力,不是你能够掌控的,就算你常用一个品牌,你也无法保证每一批次它的质量是一样的。
2、电器与配电箱之间的路径有长短,线路越长,电线的承载能力越打折扣,另外中途还会有转弯套管带来的损耗问题。
那我们怎么办呢?

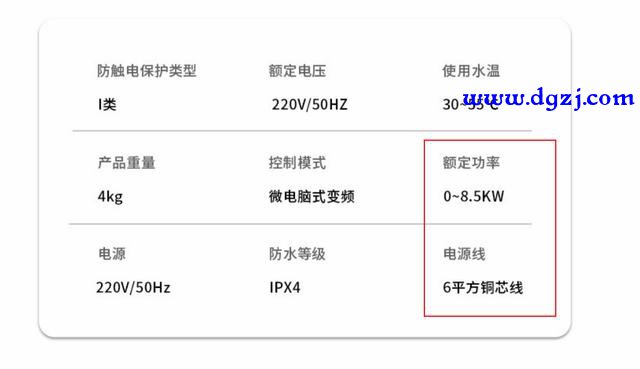

我们应该首先计算出功率或直接看电器的铭牌,上面会有详细的要求,比如额定功率是多少、额定电流是多少,甚至配线多大均有标识。我们再依次为依据,结合前面的经验数据,进行使用电线及空气开关,甚至你可以把电线升级一档也可以,如即热式电热水器,标识使用4平方毫米的线,直接使用6平方毫米的线也是很安全的,因为厂家不知道你家的线路会超长啊。

总结
电线的平方不是靠计算就能精准匹配的,而是需要查看电线的参数说明、负载的参数标识,然后结合线路长度,再选择线径的大小,这样才是最安全的一种方式。

工作中很多时候,用户入住后,总是出现跳闸烧空气开关或电器不能长时间运行,很多时候都是师傅们爱犯的经验主义,以为自己的经验丰富,却不知所用的电线质量下滑了。
