桥形接线的优缺点及适用范围

时间:2021-11-18 16:50来源:未知 作者:admin 点击:
桥形接线属于无汇流母线的接线形式。当只有两台主 变压器 和两条线路时,可以采用桥形接线。桥形接线的桥臂由 断路器 及其两侧隔离开关组成,正常运行时处于接通状态。两回变压

桥形接线属于无汇流母线的接线形式。当只有两台主变压器和两条线路时,可以采用桥形接线。桥形接线的桥臂由断路器及其两侧隔离开关组成,正常运行时处于接通状态。两回变压器-线路单元接线相连,接成桥形接线。分为内桥形与外桥形两种接线,是长期开环运行的四角形接线。

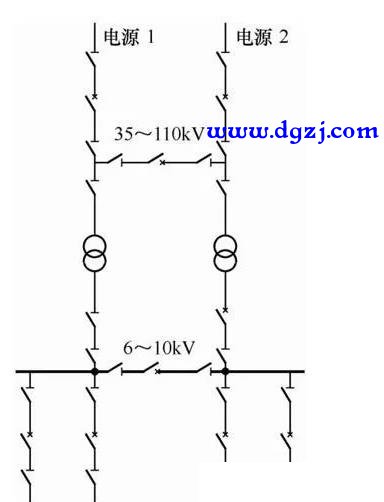

1、内桥形接线


桥形接线的优缺点及适用范围
桥臂置于线路断路器的内侧。
1)优点
(1)高压断路器数量少,四个回路只需三台断路器,简单清晰,造价低。
(2)线路发生故障时,仅故障线路的断路器跳闸,其余三条支路可继续工作,并保持相互间的联系。
2)缺点
(1)变压器故障时,母联断路器及与故障变压器同侧的线路断路器均自动跳闸,使未故障供电线路受到影响,需经倒闸操作后方可恢复。
(2)灵活性和可靠性差,变压器的切除和投入较复杂,需动作两台断路器,并影响一回线路的正常运行。
(3)桥连断路器检修时,两个回路需解列运行。
(4)线路断路器检修时,线路需较长时间停运。为避免此缺点,可加装正常断开运行的跨条,为了轮流停电检修任何一组隔离开关,在跨条上须加装两组隔离开关。桥连断路器检修时,也可利用此跨条。
3)适用范围
适用于较小容量的发电厂、变电站,并且变压器不经常切换或线路较长、故障率较高情况。
2、外桥形接线
桥臂置于线路断路器的外侧。
