电线的截面积如何选择计算

时间:2021-10-24 12:02来源:未知 作者:admin 点击:
对于电线的截面积如何选择计算,我认为应该是非常简单的,我们知道,在平时所用到的电线,不管是铝芯的还是铜芯的,它们的截面积都是圆形的,因此对于单根电线来说我们只要用

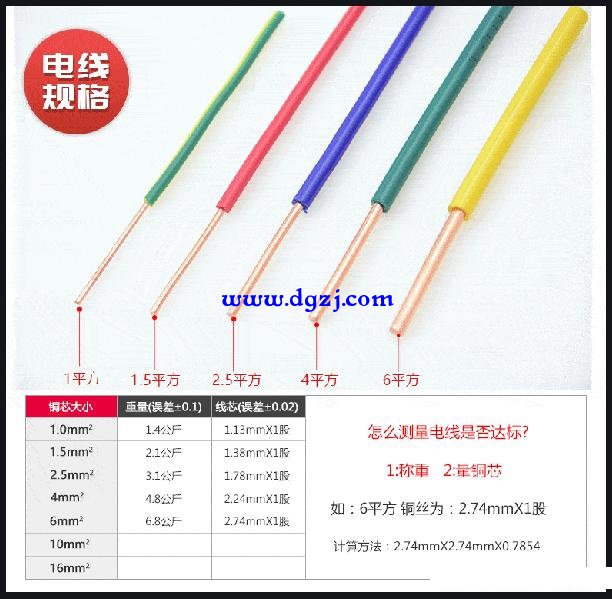

对于电线的截面积如何选择计算,我认为应该是非常简单的,我们知道,在平时所用到的电线,不管是铝芯的还是铜芯的,它们的截面积都是圆形的,因此对于单根电线来说我们只要用剥线钳把导线的绝缘层剥除,然后用游标卡尺或者用螺旋测微计测出线芯的直径,再通过我们学过的圆面积公式S=πr²=πd²/4,其中r代表线芯截面积的半径,d代表线芯的直径,这样把所测的的数据代入式子就可以把导线的截面积计算出来了。如果是多线芯的电线,我们只要数一下有多少根,然后再乘以根数就可以了。我以前进行金工实习时用游标卡尺测量过一些常用的硬质铜电线,例如对于1平方毫米的硬质铜线,它的直径为1.13毫米;1.5平方毫米的硬质铜线,它的直经是1.38毫米;2.5平方毫米的硬质铜线它的直径为1.78毫米;4平方毫米的硬质铜线它的直径为2.24毫米;6平方毫米的硬质铜线它的直径为2.74毫米,如下图所示。

电线的截面积如何选择计算
对于电线的平方数计算完之后,最主要的是根据电线的平方数和电线的金属材质去计算电线的安全截流量,因为它关系到电线在一定负载情况下能不能安全长期工作运行。我们经常用到的电线一般有铜质的和铝质的两种,作为电工我们要对于电线线芯的基本系列要掌握,常见的电线的平方有三十一个规格,我在工作中接触到的电线截面积有0.12、0.2、0.4、0.75、1.0、1.5、2.0、2.5、4、6、10、16、25、35、50、70等。在这么多规格的电线中,它们的安全截流量也是不一样的。 (责任编辑:admin)
