在我国配电过程中一般用到的是三相四线制，分别是三根火线和一根零线；所用的接地方法一般有三种接地方法，一种是IT接地方法、另一种TT接地方法，还有一种就是TN接地方法，下面我们来谈谈关于零线和接地线的一些事情。

TN接地的方式
我们知道，有的朋友可能对IT接地、TT接地和TN接地这三种方法有不清楚的地方，下面我们根据IEC60364国际标准，来说说这三种接地方法，我们先说第一个字母T和I，第一个字母T表示直接接地，第一个字母I表示带电部分与地进行隔离，或者用一个大电阻再接地。然后我们再看第二个字母T和N，这个T是指与地直接连接，N表示电源的接地点直接连接。这说明从变压器的中性点到电气设备就有了从T到T、从T到N和从I到T的三种关系了。

1、TN接地方式

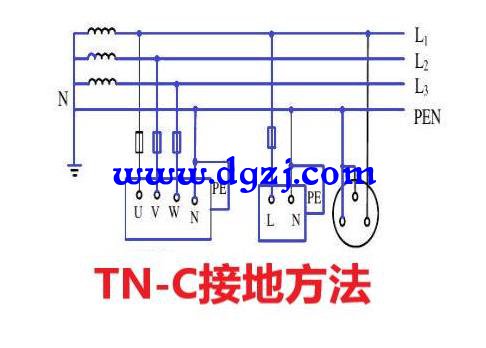

我先从使用最为普遍的一种接地方法TN接地方式说起吧，对于TN这种接地，它可以分成TN-C、TN-S、TN-C-S这三种接地方法，比如以下图TN-C的接地方法来看，这种接地方法就是把工作零线N与保护接地线PE作为一根线来用的，我们从下面的TN线路图可以看到，如果把地线当作零线用一根线来用的话，它在运行中会存在着很大的不安全因素和电气火灾的风险。为什么会这样说呢？这是因为我们的负载有时候不可能会做到百分之百的对称，如果负载不平衡的话，这个PEN线就会有电流流过，它会通过这个线与电气设备的金属框架、金属外壳等带上一定的电压。更要命的是当这些设备遇到短路事故时，这时线路的损耗就会非常大，当设备周围有可燃气体或物质时就会有爆炸或火灾危险，所以在这样的场合下一定不要用TN这种接地方法，这也是我们一般不用把地线做零线的原因吧。

2、TN-S的接地方法 (责任编辑：admin)
