电气电路怎么看?如何读懂电气图纸

时间:2019-01-02 13:11来源:未知 作者:admin 点击:
识读 电气 图纸的几个步骤如下:第一步:认真阅读图纸说明,了解设计内容和施工要求,以便抓住识读 电路图 的要点。第二步:认真查阅标题栏,了解电气图的名称及标题栏中的内容

识读电气图纸的几个步骤如下:第一步:认真阅读图纸说明,了解设计内容和施工要求,以便抓住识读电路图的要点。第二步:认真查阅标题栏,了解电气图的名称及标题栏中的内容,同时也了解该电气图的相关内容。第三步:识读电路图,对于复杂的电图纸,为了系统地、清晰地描述,常常会给出功能图和逻辑图,首先要看懂功能图和逻辑图,然后按功能将电路图划分条块,按每个功能区块基本要求:从简单到复杂,循序渐进地看图纸。一般先看主回路:从下往上看,即先从用电设备开始,经电气元件,顺序地往电源端看。再看控制回路:从上往下看,从左向右看,同时要注意控制回路右侧的功能标注。
具备了这些知识只是一个基础,要想能够熟练的看懂电气图纸,还需要图纸和现场实物结合起来,才能在自己的脑子里面有整体的框架,同时也要多看和多熟悉才能提高自己的读图水平。

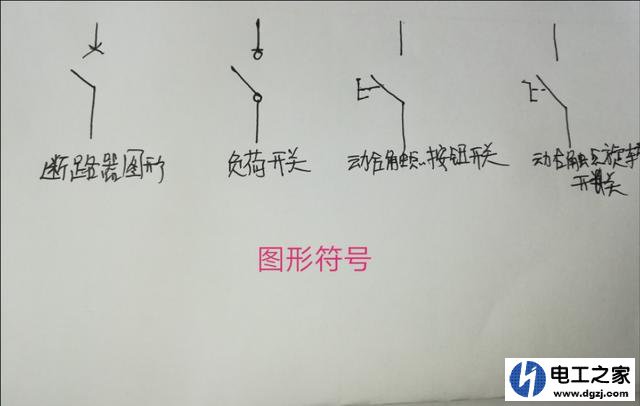

应该熟悉常用的电气符号。电气符号又分文字符号和图形符号。如我们常见的电路主回路断路器用QF表示,负荷开关用QL表示。二次回路控制开关用SA表示,按钮开关用SB表示。图形符号如下,按照图集00DX001给出。
电气电路怎么看?如何读懂电气图纸
第二,我们要熟悉常用的开关,继电器接触器,按钮等等电气元件的电气工作原理,配合电气设备的说明书及原理图做到心中有数。
第三,当我们拿到一份图纸时,通常有电气系统图和原理图(施工图)两种,读懂图之后就可以按图施工了。由于用手机不能上传CAD,所以只能图片方式上传了。下图是一份某配电室改造工程的部分图纸。

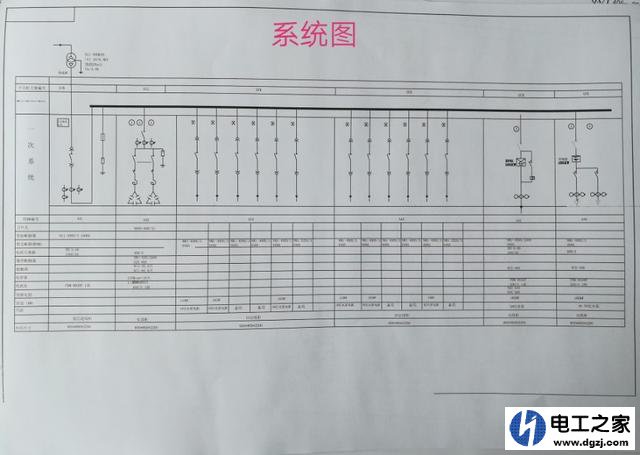

图一,配电室系统图
电气电路怎么看?如何读懂电气图纸

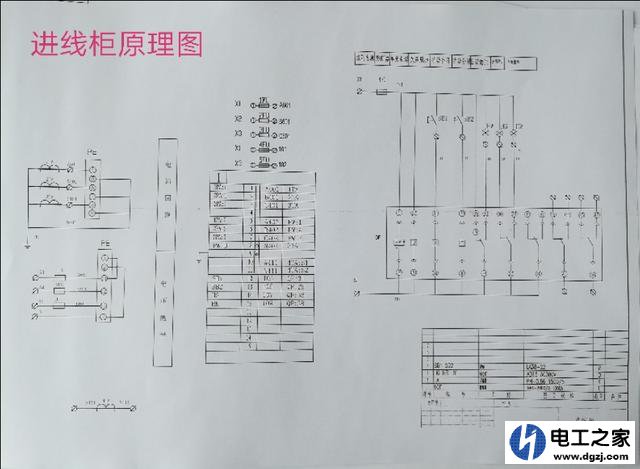

图二,主进线柜开关原理图
电气电路怎么看?如何读懂电气图纸

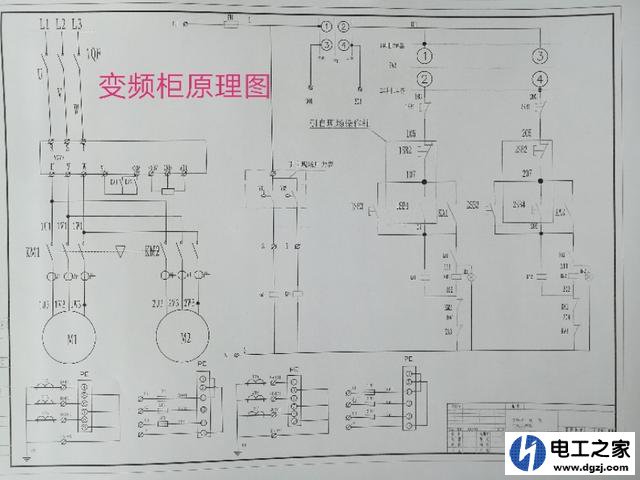

图三,变频柜原理图
电气电路怎么看?如何读懂电气图纸
通过图一系统图,我们可以看出,该配电室需要安装多少台配电柜及型号,有多少路出线柜,什功能类型的出线柜电容补偿柜等等。图一,图二的原理图可以看出有关电气元件设备等的控制及工作原理,有助于工程安装完成后调试运行等。由此可见,看懂图纸是多么重要!
