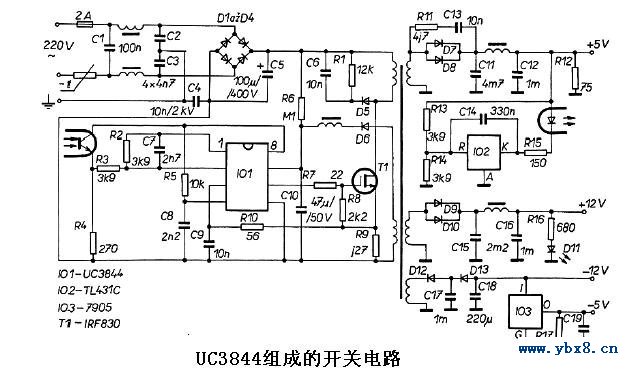

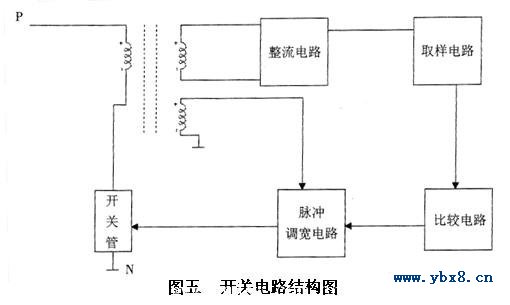

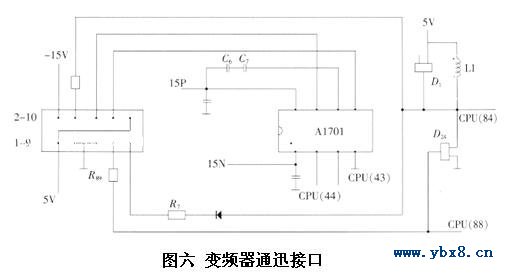

3）<开关电源电路 开关电源电路向操作面板、主控板、驱动电路及风机等电路提供低压电源。图2.5富士G11型开关电源电路组成的结构图。  直流高压P端加到高频脉冲变压器初级端，开关调整管串接脉冲变压器另一个初级端后，再接到直流高压N端。开关管周期性地导通、截止，使初级直流电压换成矩形波。由脉冲变压器耦合到次级，再经整流滤波后，获得相应的直流输出电压。它又对输出电压取样比较，去控制脉冲调宽电路，以改变脉冲宽度的方式，使输出电压稳定。 4）主控板上通信电路 当变频器由可编程（PLC）或上位计算机、人机界面等进行控制时，必须通过通信接口相互传递信号。图2.6是LG变频器的通讯接口电路。  频器通信时，通常采用两线制的RS485接口。西门子变频器也是一样。两线分别用于传递和接收信号。变频器在接收到信号后传递信号之前，这两种信号都经过缓冲器A1701、75176B等集成电路，以保证良好的通信效果。 所以，变频器主控板上的通信接口电路主要是指这部分电路，还有信号的抗干扰电路。 5）外部控制电路 变频器外部控制电路主要是指频率设定电压输入，频率设定电流输入、正转、反转、点动及停止运行控制，多档转速控制。频率设定电压（电流）输入信号通过变频器内的A/D转换电路进入CPU。其他一些控制通过变频器内输入电路的光耦隔离传递到CPU中。 在下面文章中,上传了有关变频器的维修知识供大家分享! 【b】根据大家对我的提议以及对我的支持，现在将一些变频器最基本，基础的知识贡献给大家。【/b】 【b】变频器开关电源电路【/b】 变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。我们公司产品开关电源电路如下图，是【b】由UC3844组成的开关电路【/b】：开关电源主要有以下特点: 1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的20~30% 2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%  二极管限幅电路 限幅器是一个具有非线性电压传输特性的运放电路。其特点是：当输入信号电压在某一范围时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低。在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要。 1、 二极管并联限幅器电路图如下所示：  2、二极管串联限幅电路如下图所示：  (责任编辑：admin) |
