超声波测距模块有好多种类型，目前比较常用的有URM37超声波传感器默认是232接口，可以调为TTL接口，URM05大功率超声波传感器测试距离能到10米，算是目前来说测试距离比较远的一款了，另外还有比较常用的国外的几款SRF系列的超声波模块，目前的超声波模块精度能到1cm。本文主要详解HC-SR04模块吉他的工作原理，首先介绍的是HC-SR04模块的优势及应用领域，其次阐述了超声波测距模块工作原理及电路图，最后介绍了电气参数、超声波时序图、操作以及程序，具体的跟随小编来了解一下。 HC-SR04模块的优势及应用领域
HC-SR04模块优势
此模块性能稳定，测度距离精确，模块高精度，盲区小。
产品应用领域：
1、机器人避障
2、物体测距
3、液位检测
4、公共安防
5、停车场检测
超声波测距模块工作原理
（1）采用IO口TRIG触发测距，给至少10us的高电平信号;
（2）模块自动发送8个40khz的方波，自动检测是否有信号返回；
（3）有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。测试距离=（高电平时间*声速（340M/S））/2;

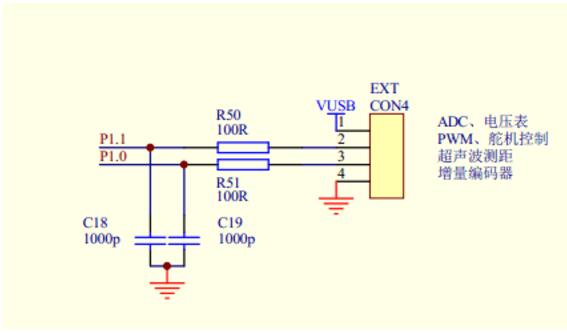

（4）本模块使用方法简单，一个控制口发一个10US以上的高电平，就可以在接收口等待高电平输出。一有输出就可以开定时器计时，当此口变为低电平时就可以读定时器的值，此时就为此次测距的时间，方可算出距离。如此不断的周期测，即可以达到你移动测量的值 超声波测距模块电路图

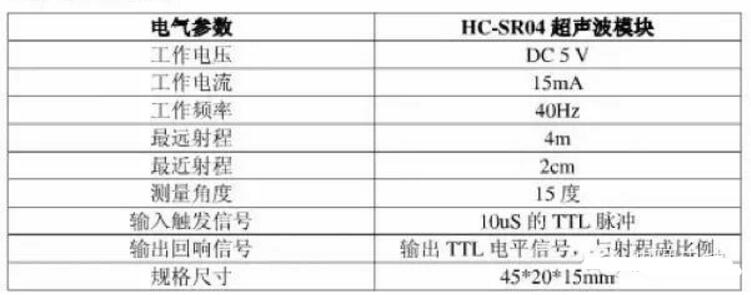

电气参数
1

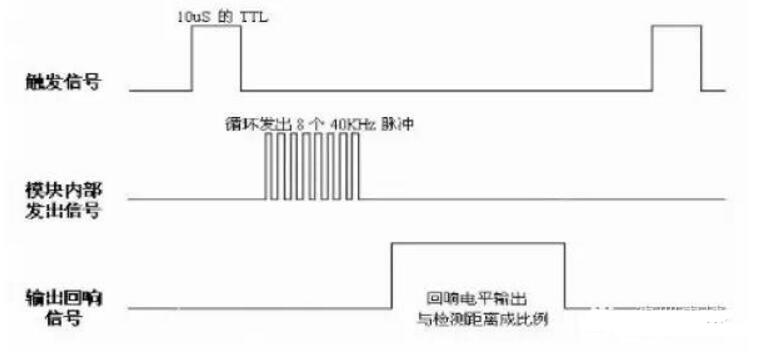

超声波时序图
操作初始化时将trig和echo端口都置低，首先向给trig 发送至少10 us的高电平脉冲（模块自动向外发送8个40K的方波），然后等待，捕捉 echo 端输出上升沿，捕捉到上升沿的同时，打开定时器开始计时，再次等待捕捉echo的下降沿，当捕捉到下降沿，读出计时器的时间，这就是超声波在空气中运行的时间，按照 测试距离=（高电平时间*声速（340M/S））/2 就可以算出超声波到障碍物的距离。 (责任编辑：admin) |
