为什么差模信号是有用的,共模信号是属于干扰的

时间:2020-11-12 17:54来源:未知 作者:admin 点击:
说起差模与共模,我们从字面上理解,差有消除减少的意思,共有共同叠加的意思。如果从干扰信号的角度理解,差模信号是有用信号,共模信号是干扰信号。 记得小时候,我们在家看

说起差模与共模,我们从字面上理解,“差”有消除减少的意思,“共”有共同叠加的意思。如果从干扰信号的角度理解,差模信号是有用信号,共模信号是干扰信号。
记得小时候,我们在家看的黑白电视,总是会遇到有些台被干扰,导致画面不清晰模糊的现象,这也就是常说的窜台,信号架子歪了。
我们先来了解一下常见的几个词:差模干扰、共模干扰、共模、差摸、共模电感、差模电感
1、差模干扰
电磁场在线与线之间产生差模电流,并导致负载信号发生异常,这就是差摸干扰。
2、共模干扰
电磁场在线与地之间产生共摸电流,在负载上产生差模电压引起的干扰。
3、共模与差模的方向性
共模是双向性
差模是单向性
在电路中常用抑制干扰的电感,有共模电感与差模电感。分别抑制共模干扰与差模干扰。

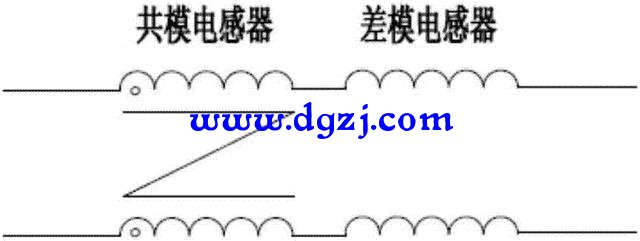

共模电感与差模电感
共模电感是两组线圈绕在同一个铁芯上,并且匝数相等,直径相等,绕向相反的。

差摸电感是一组线圈绕在一个铁心上的。

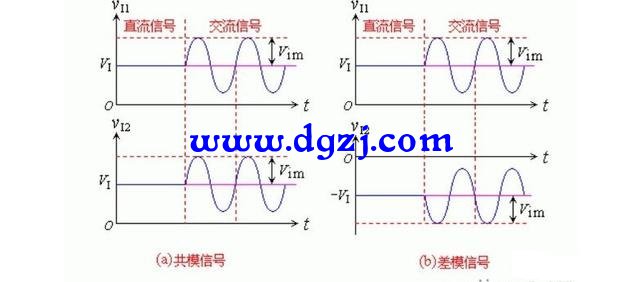

共模信号与差摸信号
共模信号:零火线上两个完全相同的信号,通过耦合和地形成回路
差模信号:是和有用信号有同样的回路
差模信号与共模信号工作原理
对于差模信号而言,它在传输导线上的电流是以相反方向,在一对导线上传送。这样呢,如果导线缠绕的均匀,就会使得相反电流产生大小相等方向相反的磁场,这样它们的输出实现互相抵消,就不会产生干扰。



而共模电流这两根导线上是以相同方向流动,并经过寄生电容到地返回,在这种情况下,电流产生大小相等极性相同的磁场,他们的输出不能相互抵消。所以说共模信号会产生干扰。
由上可知差模信号是有用的,共模信号是属于干扰的。 (责任编辑:admin)
