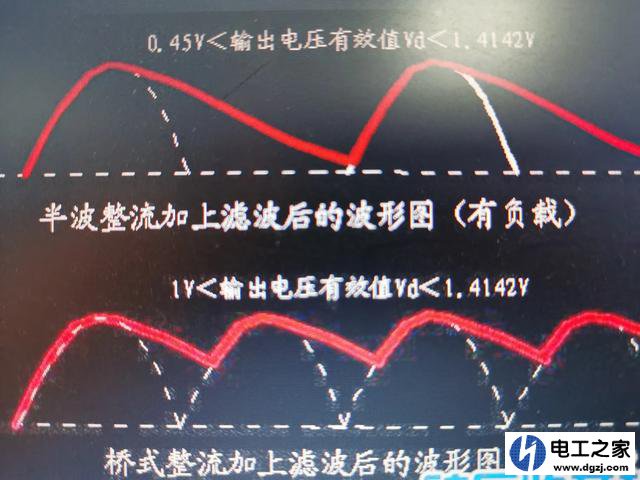

二极管功能是单向导通，用一个二极管的整流属于半波整流，大家都知道，交流电是正弦波，半波整流输出只能获得正弦波的正半波部分，负半波部分则损失掉了，这样输出的直流电非常陡峭！用两个二极管也并没改变半波整流的特性，为了获得平滑的直流电还需要用桥式整流。下图半波整流与桥式整流的波形图，大家一看孰优孰劣一目了然。

整流利用的是二极管的单向导通特性；整流分为半波整流、全波整流和桥式整流。在半波整流电路中，由于只有一个二极管参与，正弦波交流电的负半波会被损失掉；全波整流有两个整流二极管参与工作，需要用到中间抽头的变压器才可以把正、负半波利用上。桥式整流需要四个整流二极管参与，可以有效的把交流电正、负半波利用。
半波整流分析
在半波整流电路中，交流电正弦波为正半波时，可以通过整流二极管，负半波被二极管阻挡损失掉。
全波整流分析
全波整流只需要两个整流二极管就可以把正弦波交流电的正、负半波利用上，但变压器有一点特别，需要中间抽头进行回流，否则是没法进行工作的。
桥式整流
桥式整流是全波整流的改进，变压器不需要是间抽头就可以把正弦波交流电的正、负半波利用上，但需要用到四个整流二极管。
当交流电为正半波时，其中的两个整流二极管参与了工作，构成回路。
当交流电为负半波时，则由另外两个整流二极管参与工作，构成回路。
由此可见，桥式整流电路在，必须用到四个整流二极管。
