太阳能白天充电晚上灯亮的实现方法

时间:2019-11-28 10:16来源:未知 作者:admin 点击:
其实太阳能这种白天充电晚上灯亮的控制其实现的方法还是比较多的,下面和朋友们聊聊这方面的问题。我们可以使用分离元件实现这种功能;也可以用集成电路来实现这种功能;甚至

其实太阳能这种白天充电晚上灯亮的控制其实现的方法还是比较多的,下面和朋友们聊聊这方面的问题。我们可以使用分离元件实现这种功能;也可以用集成电路来实现这种功能;甚至用单片机嵌入式技术也能实现。
方法一:

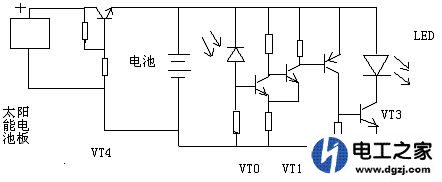

我先说一下用分离元件实现的方法,为了好说明问题我们以下面的原理示意图,在这个图中三极管VT4加上外围电阻电路组成了一个恒压源,它与太阳能电池板是并联的关系。当白天有太阳光照的时候,光敏管就会导通,其内阻会变小,那么其三极管VT0的基极电压就会升高,会导致三极管VT0饱和导通。那么VT1就会截止,因为VT1的基极与发射极电压几乎相等。VTI的截止会导致PNP三极管VT2截止。那么最终造成了三极管VT3截止,因此高亮度发光二极管熄灭;当天黑的时候,由于没有光,光敏二极管的内阻会变大,那么三极管VT0就会截止VT1三极管就会导通。三极管VT1的导通导致PNP三极管VT2、VT3也饱和导通,因此高亮度LED发光二极管被点亮。我们从这个电路模型中能够实现太阳能白天充电晚上灯亮的实现方法,这个电路供电的电压一般不会太高,大约在6V~12V之间。
太阳能白天充电晚上灯亮的实现方法
方法二:

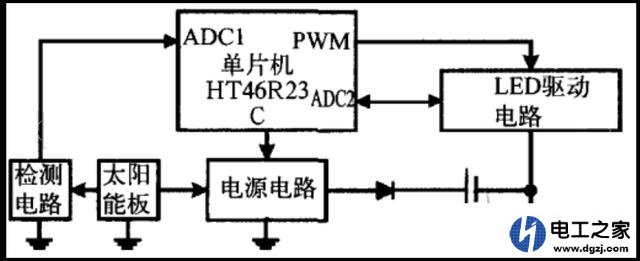

另一种方法我想说说用带有单片机的控制模块来实现,其实现思路是:单片机控制电路实时自动检测太阳能电池板输出的电压值,我们知道太阳光亮度越大,其电池板输出的电压就会越高,太阳光线越暗则输出的电压就会越低。因此我们用电压检测元件对太阳能电池板输出的电压进行自动检测。我们在单片机程序中设置阈值,当检测到太阳能电池板输出的电压高于这一阈值时,我们就用程序去控制灯使其处于熄灭状态;当检测到太阳能电池板输出的电压低于这一阈值时,我们就用程序去控制灯点亮。其控制原理框图如下面所示的那样。
太阳能白天充电晚上灯亮的实现方法
方法三:

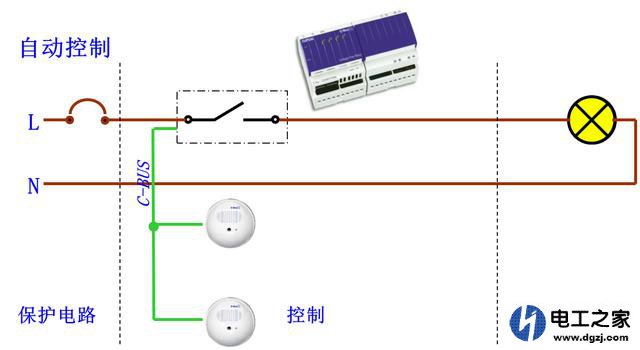

利用一些集成智能照明系统与太阳能板互联可以实现白天充电晚上亮灯的智能控制方法,其实现方法如下:我们用亮度感应器来测量周围环境亮度,然后把这个亮度值传送给智能控制系统,比如用360度的亮度传感器,能够探测到0到2000勒克斯的亮度。通过对系统光感度参数的设置,当光亮度传感器传来的数值低于所设置的光感度参数时就会控制其输出电灯的开关模块点亮电灯;反之就会触发太阳能板的充电模式。这样也能达到白天充电晚上亮灯的功能。只不过这种功能实现的成本比较高不适合家庭使用,一般在智能楼宇中运用比较多。
太阳能白天充电晚上灯亮的实现方法
