用5V/600mA手机充电器点亮两个LED贴片灯珠串多大限

时间:2019-11-10 16:59来源:未知 作者:admin 点击:
想使用5V/600mA的手机充电器点亮两个LED贴片灯珠,由于没有给出LED灯珠的具体型号,为止LED灯珠的工作电压及功率等,下面做分类分析。 先说一下限流电阻的计算方法: 首先要知道LE

想使用5V/600mA的手机充电器点亮两个LED贴片灯珠,由于没有给出LED灯珠的具体型号,为止LED灯珠的工作电压及功率等,下面做分类分析。
用5V/600mA手机充电器点亮两个LED贴片灯珠串多大限流电阻

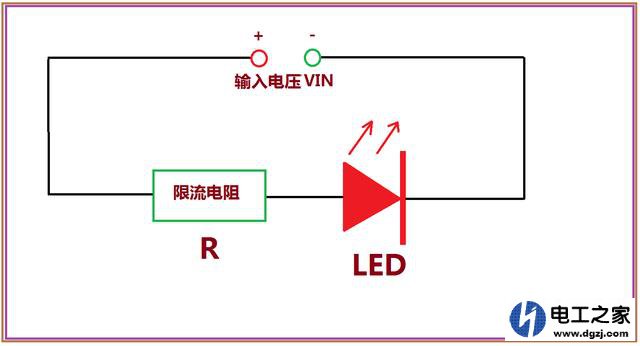

先说一下限流电阻的计算方法:
首先要知道LED灯珠的正向压降V和工作电流I,明确LED灯珠的型号会有相应的工作电压及工作电流等参数。
那么限流电阻R的计算方法为:R=(VIN-V)/I。
若为n个LED灯珠串联,则限流电阻R=(VIN-n×V)/I。
用5V/600mA手机充电器点亮两个LED贴片灯珠串多大限流电阻

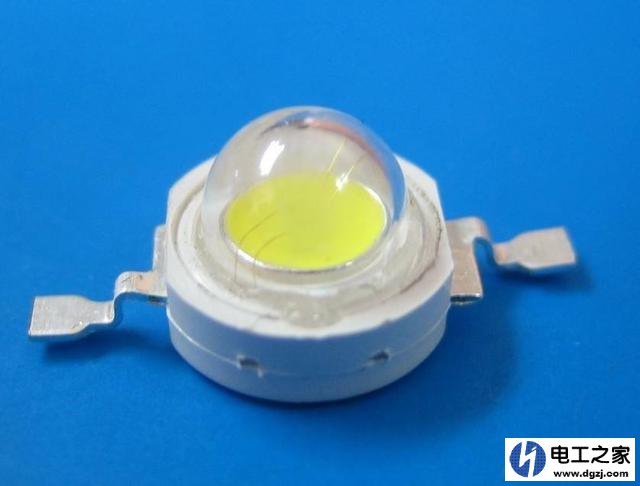

LED灯珠其实就是一个二极管,需要正向的导通电压就能工作,一般2~3.6V,通过电流大小控制LED灯珠的亮度,LED灯珠实际是将电能转换为光能。
黄光和红光LED的工作电压一般为1.8~2.4V,而蓝光、白光、绿光LED灯珠的工作电压一般为3~3.6V。
小功率的LED灯珠工作电流一般为10~20mA,大功率LED灯珠工作电流可达100mA/350mA甚至更高。
提问者使用5V的手机充电器点亮两个LED灯珠,由于灯珠具体型号未知:
(1)若为黄光和红光LED,工作电压1.8~2.4V左右,可以两个LED灯珠串联,串联后限流电阻的计算:若按工作电流10mA计算,压降按2V计算,则限流电阻R=(5V-2V×2)/10mA=100Ω。
若只串一个LED,则限流电阻R=R=(5V-2V)/10mA=300Ω。

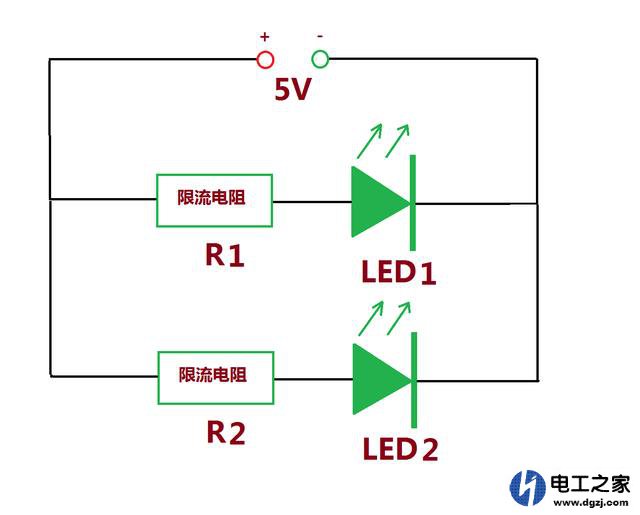

(2)若为蓝光、白光、绿光LED灯珠,其工作电压为3~3.6V左右,这时两个LED灯珠串联使用5V的充电器是无法点亮的,只能采用并联的方式。
用5V/600mA手机充电器点亮两个LED贴片灯珠串多大限流电阻
限流电阻计算:若工作电流依然为10mA,工作电压按3.3V计算,则限流电阻R=(5V-3.3V)/10mA=170Ω。
限流电阻的目的是限制LED的工作电流,LED的工作电流与限流电阻成反比例关系,限流电阻越大工作电流越小,LED灯珠的亮度越暗;反之,限流电阻越小工作电流越大,LED灯珠的亮度越亮。但是电流的选取必须在LED灯珠的最大正常工作电流以内。
