三极管有NPN和PNP两种，其实都是可以用于驱动继电器

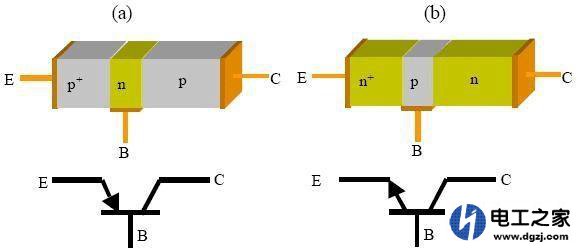

三极管是电流控制型的元件，有截止区、放大区和饱和导通三个工作区。让三极管工作在截止区和饱和导通区，可以实现电子开关的功能，可以用于驱动继电器、直流电机、LED等一些小功率的直流负载。三极管由两个PN结组成，可以排列成NPN型的，也可以排列为PNP型的。

NPN和PNP型三极管电流流向
NPN三极管：基极控制电流(Ib)从基极(b)流入，负载工作电流从集电极(c)流入，从发射极(e)流出
PNP三极管：基极控制电流(Ib)从基极(b)流出，负载工作电流从发射极(e)流入，从集电极(c流出
由此可见，NPN和PNP三极管只是电流的流向不同，其实都是可以用于控制负载（继电器）的。

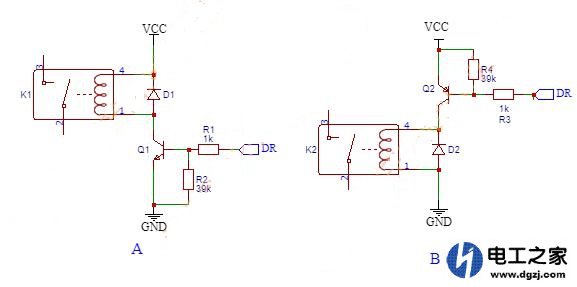

NPN和PNP型三极管驱动继电器电路分析
三极管的负载工作电流Ic=Ib * β；只要在基极注入适当的控制电流，就可以让三极管导通。
NPN三极管：驱动电流(Ib)需要从基极(b)流入，所以，基极(b)驱动（DR）为高电平时才可以让NPN三极管导通，NPN三极管工作在饱和导通区时，BE之间的PN结正偏（Vbc大约为0.7V），BC之间的PN结正偏(Vb>=Vc)。
使用NPN三极管驱动继电器时，三极管的发射极需要连接到GND,继电器需要连接在三极管的集电极
PNP三极管：驱动电流(Ib)需要从基极(b)流出，所以，基极(b)驱动(DR)为低电平时才可以让PNP三极管导通，PNP三极管工作在饱和导通区时，BE之间的PN结正偏(Vbc大约为0.7V)，BC之间的PN结反偏(Vb>=Vc)。
使用PNP三极管驱动继电器时，三极管的发射极需要连接到VCC,继电器需要连接在三极管的集电极
