LC振荡电路原理分析及经典应用

时间:2019-10-24 20:26来源:未知 作者:admin 点击:
电容和电感可以组成LC振荡电路 电容有充电和放电的特性,电感有阻碍电流变化的特性,电感有着电场和磁场相互转换的特性。电容和电感并联在一起,可以储存电路共振时的振荡能量

电容和电感可以组成LC振荡电路
电容有充电和放电的特性,电感有阻碍电流变化的特性,电感有着电场和磁场相互转换的特性。电容和电感并联在一起,可以储存电路共振时的振荡能量。LC组合在一起其实就是一个电谐振器。
LC振荡电路原理分析
电感和电容并联在一起,电容放电产生的电流时,电感会阻碍电流通过,把电场转化为磁场储存起来;电容放电结束后,电感就会阻碍电流的消失,电感中的磁场转化为电场,产生的电流对电容的另一个电极充电;充电完成后,电容又开始反向放电;形成振荡的能量。如果不考虑能量的损耗,这个振荡会一直的持续下去。
LC振荡电路原理分析及经典应用
电容和电感组成的在LC振荡电路中,完成一次振荡的时间叫做周期,频率指能量在电路中每秒钟振荡的次数。
LC振荡电路原理分析及经典应用
在能量的振荡过程,能量是有损耗的,如果不进行补充,这个振荡就会慢慢的减弱,直至消失。在实际应用中,我们需要对LC振荡电路进行能量补充。
LC振荡电路经典应用
无线话筒就是LC振荡电路的一个经典应用,通过LC产生特定频率的振荡信号,再通过天线发射出去,形成无线电波了。收音机接收到无线电波,把声音信号检波出来,转化为声音。
LC振荡电路原理分析及经典应用

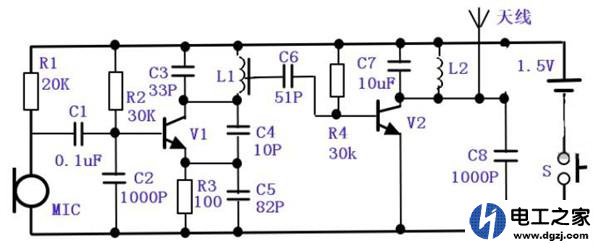

电源开关S按下后,无线话筒开始工作,能量通过三极管V2提供给LC振荡电路。产生特定频率的振荡信号(叫做载波信号)。麦克风把声音转化为电信号,经过三极管放大V1放大后,通过电容C6耦合到三极管V2的基极,声音产生的电信号就会输入到LC振荡产生的载波信号。载波信号带着声音信号通过天线发射出去。这就是最简易的无线电台了。
