为何直流电阻为780Ω的线圈接于AC220V电路中,很快便烧毁,而电推剪里面的线圈直流电阻只有380Ω却不会被烧毁?回答这个问题,我们先来看一下关于电感线圈的基础知识。
为何直流电阻780Ω线圈接于AC220V电路中很快便烧毁

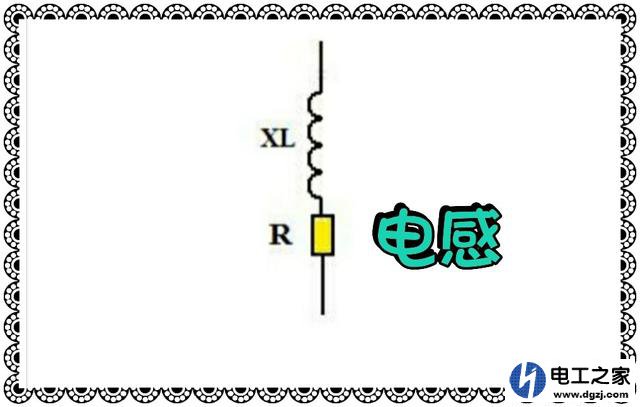

电感线圈等效电路。
上图为电感线圈的等效电路,XL为线圈的感抗,R为线圈的直流电阻,它们为串联关系。提问者说的线圈电阻为780Ω和380Ω,就是指上图中的R的阻值。一个线圈接于AC220V电路中是否会被烧毁,还要看线圈的感抗XL的大小。直流电阻为780Ω的线圈接于AC220V电路,很快被烧毁,是由于该线圈的感抗XL较小,导致流过线圈的电流过大所致(这里不考虑线径)。
为何直流电阻780Ω线圈接于AC220V电路中很快便烧毁

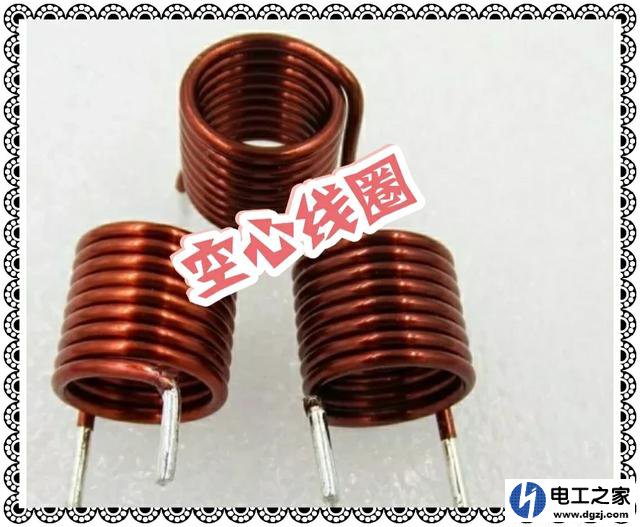

空心线圈。
我们知道,在直流电阻及匝数不变的情况下,一个空心线圈中插入铁氧体磁芯或铁芯,其电感量就会增大。电推剪中的线圈直流电阻虽然只有380Ω,但线圈是缠绕在铁芯上的,其电感量较大,这样线圈的感抗XL也较大,接于AC220V电路中流过该线圈的电流就较小,故不会烧毁。
这里假定电推剪中的线圈的电感量L为10H,交流电的频率f为50Hz,则XL=2πfL=3140Ω。若加上该线圈的直流电阻380Ω,那么接于AC220V电路中,流过该线圈的电流为62.5mA,其功率只有13.75W,故线圈不会烧毁。
380欧和780欧,都是直流电阻值。如果你加的220V是直流,那根据功率计算公式:P=U^2/R,毫无疑问是380欧的发热功率大,自然是380欧的更容易烧毁。问题是,这个220V是交流电,那线圈的电阻(阻抗)就得按照复数来计算,R'=R1+j*R2,这个文中并无具体参数。可以推断的是,780欧线圈对应的交流负载更重,对应的功率更大,所以容易烧毁。
1、你说的线圈电阻仅仅是直流电阻,不包括线圈的感抗。那在交流回路AC220V施加的电压下表现的阻抗不一样大。这是因为线圈匝数不同。
2、两个线圈导线粗细不同,导线细的直流电阻大,反之则小。
那么就会产生这样的结果:如果780欧姆的电阻,在施加AC220V后,因导线细和线圈匝数少呈现阻抗小而电流大,造成发热严重,继而烧毁。而380欧姆的,则因导线较粗、线圈匝数多而呈现阻抗大而电流小没有烧毁。总之,线圈设计的依据是电压的制式、线圈的匝数、导线的粗细。仅仅测量了电阻是不能解释你说的问题?
