运算放大器选型时考虑哪几个因素

时间:2019-02-27 09:22来源:未知 作者:admin 点击:
运算放大器是模拟电路的半壁江山,可以对输入信号进行多倍放大,通过搭建不同的电路可以实现加法运算、减法运算、比例运算、微积分运算等功能。运放的种类格式各样,在设计电

运算放大器是模拟电路的半壁江山,可以对输入信号进行多倍放大,通过搭建不同的电路可以实现加法运算、减法运算、比例运算、微积分运算等功能。运放的种类格式各样,在设计电路时需要根据具体的需求选用合适的放大器芯片,对运放进行选型时可以考虑如下几个因素:

1.是不是轨到轨的应用

运放的轨到轨输出是指输出信号的幅度可以达到电源电压的。对于非轨到轨的运放,其输出幅度要比电源电压低1-1.5V左右。LM358是应用很广的通用运放,就是非轨到轨的。如果运放使用在线性放大或者精密运放中,要选用轨到轨。

2.是不是高速型的应用

在弱信号的高速采用中,可能会使用运放对信号放大或者,如果对采样速率要求比较高就要选用高速运放,因为高速运放的转换效率比一般运放要高很多,而且频率响应带宽也比较好。

3.根据供电范围选择运放

多数运放都是可以双电源供电或者单电源供电的。比如LM358的供电范围,单电源范围为3-36V,双电源供电范围为±18V。有的运放供电范围比较窄,如MCP6002的供电范围为1.8-5.5V。所以,根据自己的供电条件选择合适的运放。

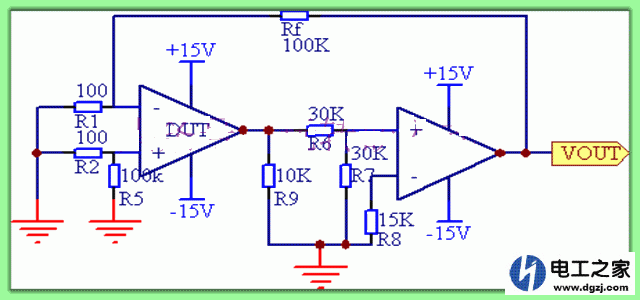

运算放大器选型时考虑哪几个因素
4.是不是差分应用 (责任编辑:admin)
