纯电阻电路和非纯电阻电路的区别

　　纯电阻电路和非纯电阻电路介绍

　　纯电阻电路就是在通电的状态下，只发热的电路，即通电状态下电能全部转化为电路电阻的内能，不对外做功。例如：电灯，电烙铁，熨斗，等等，他们只是发热。它们都是纯电阻电路。

　　非纯电阻电路像电动机，电风扇等，除了发热以外，还对外做功，所以这些是非纯电阻电路。非纯电阻电路中电能一部分转化为电阻的内能，一部分转化为其他形式的能，如电动机，电扇等，一部分电能就要转化为机械能。

　　①在纯电阻电路（如白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗、转子被卡住的电动机等电路）中，电功等于电热，即

　　

　　②在非纯电阻电路（含有电动机、电风扇、电冰箱、电磁炉等）中消耗的电能除转化成内能外，还有一部分转化成机械能（如电动机），此时：

　　

　　在非纯电阻电路中，

既不能表示电功，也不能表示电热，因为欧姆定律不再成立．

　　（2）电功率与热功率

　　①在纯电阻电路中，电功率等于热功率，即

　　

　　②在非纯电阻电路中，电功率包含热功率，P＝UI为电功率，10为热功率，有P＞P′

　　特别提醒：

　　不要认为有电动机的电路一定是非纯电阻电路，当电动机不转动时，仍为纯电阻电路，欧姆定律仍适用，电能全部转化为内能．只有在电动机转动时为非纯电阻电路，U》IR，欧姆定律不再适用，大部分电能转化为机械能．

　　含电动机的电路部分必须利用能量守恒求解，对于电动机必须注意公式要运用的正确。纯电阻电路部分的一些公式的变形都不能使用，所以要求正常工作功率，必须求出电动机两端电压和工作电流（P＝UI）；要求电动机消耗的电热功率，必须求出电动机的工作电流和线圈电阻。

　　纯电阻电路和非纯电阻电路的区别

　　电能完全转化为内能的电路是纯电阻电路；否则就是非纯电阻电路。

　　一、从元器件角度识别

　　日常生活中的电热毯、电烙铁、白炽灯、电炉子、电饭锅、电熨斗、转子被卡住的

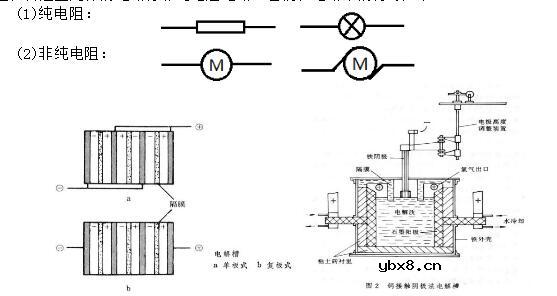

　　电动机等元器件都属于纯电阻，含这些元件的电路称纯电阻电路。电动机、电风扇、电吹风、电冰箱、电视机、电解槽、电脑、电磁炉、蓄电池（充电）等元器件在工作时都属于非纯电阻，含这些元件的电路称非纯电阻电路。它们在电路中的符号如下：

　　

　　二、从能量转化角度识别

（1）纯电阻电路：电能全部转化为内能

（2）非纯电阻电路：电能转化为内能和其它形式能。其中：内能应只占少部分。 对于含电动机的电路，其它形式能为机械能；对于含电解槽的电路，其它形式能为化学能。

　　

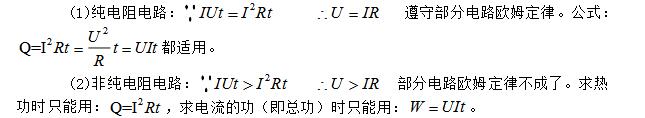

　　三、从欧姆定律角度识别

　　

　　纯电阻电路和非纯电阻电路的公式

　　用于纯电阻电路和非纯电阻电路的公式分别有哪些？

　　不包含电阻的公式在纯电阻和非纯电阻电路中都适用。如P=UI，W=UIt。 包含电阻的公式只适用在纯电阻电路中。如P=I2R，W=I2Rt，R=U÷I， R=UU÷P，Q=IIRt。 W=UIt ，W=Pt，P＝W/t 适用于纯电阻电路和非纯电阻电路。

　　纯电阻电路：U=IR W=UIt=Q=I2Rt=U2/Rt P电=P热=UI=I2R=U2/R 电能全部转化成热能。

　　非纯电阻电路：U＜IR W=UIt Q=I2Rt P电=UI P热=I2R P电=P热+P其（电能转化成热能和其他形式的能量）
