bu406电路图及管脚图

　　BU406属于硅NPN型大功率三极管，就是通常说的硅NPN型双极型晶体管。

　　bu406特点

　　电力线通信调制解调器

　　TETRA基站

　　ATCA

　　GPS

　　监控设备

　　DVR/DVS

　　替代型号：HBU406H

　　bu406参数

　　BU406，采用TO-220封装方式。

　　晶体管极性：NPN

　　晶体管类型：高电压开关电源

　　封装类型：TO-220

　　电压， Vceo:200V

　　截止频率 ft， 典型值：10MHz

　　功耗， Pd:60mW

　　集电极直流电流：7A

　　直流电流增益 hFE:30

　　功耗：60W

　　封装类型：TO-220

　　引脚节距：2.5mm

　　总功率， Ptot:60W

　　最大连续电流， Ic:7A

　　最小增益带宽 ft:10MHz

　　满功率温度：25°C

　　电压， Vcbo:400V

　　电压， Vces:400V

　　电流， Ic @ Vce饱和：5A

　　电流， Ic hFE:2A

　　针脚数：3

　　晶体管数：1

　　晶体管类型：高电压开关电源

　　表面安装器件：通孔安装

　　饱和电压Vce（sat）：1V（最大值）

　　BU406电路图

　　

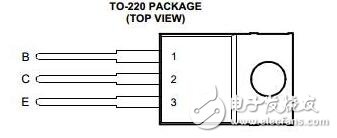

　　BU406管脚封装图
