D触发器组成T和J-K触发器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:10

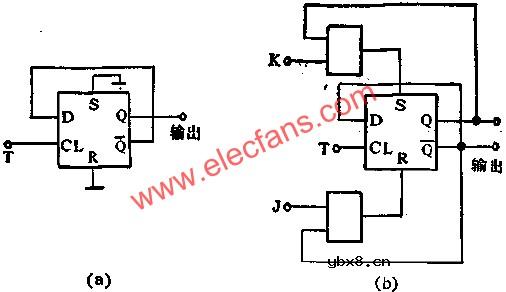

图中所示是用CMOS电路D触发器组成T型触发器和J-K触发器线路。图示线路将D触发器的Q端与D端相连,就可组成T型触发器,如图中A所示。也就是说形成一个双稳态触发器,时钟脉冲从CL端输入,Q端的脉冲频率即为时钟脉冲的二

图中所示是用CMOS电路D触发器组成T型触发器和J-K触发器线路。图示线路将D触发器的Q端与D端相连,就可组成T型触发器,如图中A所示。也就是说形成一个双稳态触发器,时钟脉冲从CL端输入,Q端的脉冲频率即为时钟脉冲的二分频,此电路一般应用较为普及.当Q端与D端相连,并附加二个2输入端与门,即可组成J-K触发器,如图中B所示.

D触发器组成T和J-K触发器电路图
