D触发器组成分频器和计数器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:10

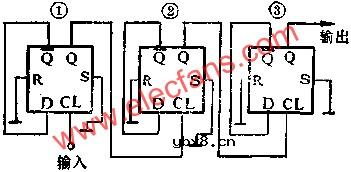

上例图中A将D触发器的D端和Q相连,即可组成二分频电路,如果把三个D触发器串行相连,如图所示,则经过一级D触发器,实现一次二分频,经三级分频后,输入八个脉冲,从Q3输出一个脉冲.如果把N个D触发器串接起来,可实现D分

上例图中A将D触发器的D端和Q相连,即可组成二分频电路,如果把三个D触发器串行相连,如图所示,则经过一级D触发器,实现一次二分频,经三级分频后,输入八个脉冲,从Q3输出一个脉冲.如果把N个D触发器串接起来,可实现D分

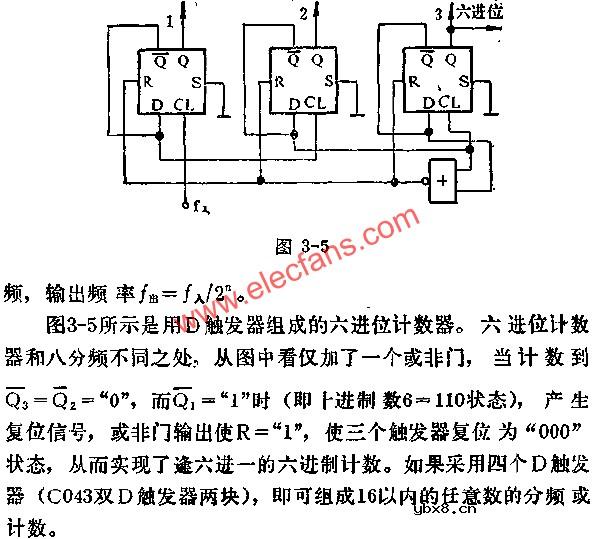

D触发器组成分频器和计数器电路图

D触发器组成分频器和计数器电路图
