一文图解电源变压器检测操作方法

　　电源变压器

　　电源变压器是一种软磁电磁元件，功能是功率传送、电压变换和绝缘隔离，在电源技术中和电力电子技术中得到广泛的应用。根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。传送功率不同，电源变压器的设计也不一样，应当是不言而喻的。

　　1、绝缘性能的检测：

　　

　　用万用表R*10K档或者用万兆欧表分别测量铁芯与初级，初级与各次级，铁芯与各次级，屏蔽层与各线圈之间的电阻，阻值都应为无穷大，否则不能使用。

　　2、检测线圈的通断

　　

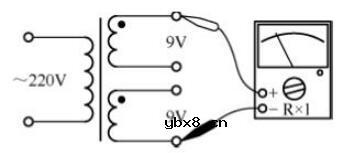

　　用万用表R*1档测量变压器初级，次级各个绕组线圈的电阻值为：

　　初级（几十欧到几百欧）

　　次级（几欧到几十欧）

　　若某个线圈电阻阻为无穷大，则说明该线圈断路

　　3、各绕组同名端的判断

　　

　　以测试次级绕组A为例子，E为1节干电池，电压为1.5V，万用表置于2.5V档。接通S（开关）的瞬间，表针向右摆动，说明a，c为同名端，若表针向左摆动，说明a，d为同名端，b，c为同名端。

　　4、检测变压器标示的额定功率

　　

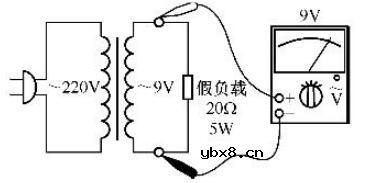

　　按变压器标示的额定功率接上假负载，如图所示，持续5分钟min，若测得的电阻值为标定值，且变压器不发热，则可判断变压器线圈导线的线径基本合格了。

　　小经验分享：

　　为了防止变压器短路造成的损失，检测时可在初级端串联一盏白炽灯，如下图，接电瞬间如等亮说明变压器存在短路故障。应迅速断开电源。
