回扫变压器的原理

　　回扫变压器又名高压包或返驰变压器，是一种工作于高电压状态的多频脉冲功率变压器。它是彩显电路中唯一的高压输出部件，其输出电压在20～35kV。在特定时间回扫变压器会发出一个低能量信号给偏转磁线圈，并生成磁场。当低能量源关闭后，磁线圈的能量转移到高能量输出中，最后传到电子枪发出电子束。当电子枪完成一条线的扫描后，回转变压器会放出能量，关闭电子枪并消去磁场，强制光束发到屏幕的其它位置，就能画出下一条线。

　　回扫变压器的原理

　　当开关打开时，能量都存储在主级（在铁心材料）内。如图1所示，二极管和变压器的极点放置的位置是为了使开关打开时，能量不会传输到负载端。当开关闭合后，因为磁场消失，则变压器线圈的极性反转，输出整流器导通，存储在铁心材料内的能量会传输到负载上。这种过程会一直持续直到能量耗尽或开关再次打开。

　　

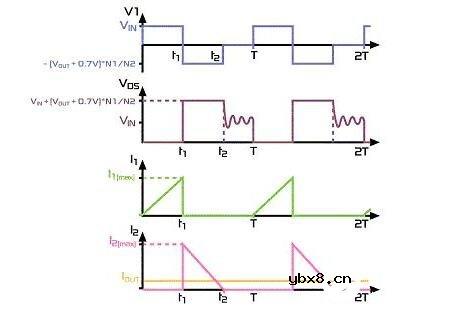

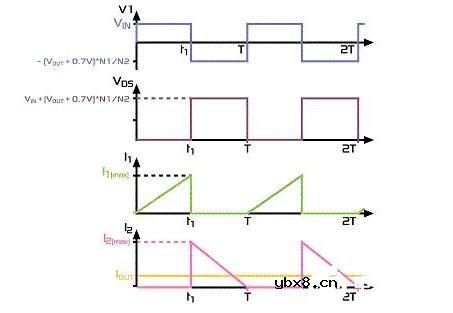

　　回扫调节器在间断或连续模式下都可运行。工作在间断模式时（见图2），当FET开启或关闭，铁心材料内存储的能量会在回扫期间完全耗尽。工作在连续模式时，（参见图3）FET会在铁心材料耗尽回扫能量之前开启。回扫变压器的具体工作模式与负载和输入电压相关。

　　

　　设计者需要考虑到低压下的最大负载，其中包括回扫工作范围的所有条件，这是因为变压器会在不同周期之间关闭（间断模式），并等待负载满足功率传递的容量。这是回扫最主要的特点，输入电压和负载的调节范围大。

　　

　　回扫变压器的特点

　　回扫变压器具有成本低、设计简单、效率高等特点，广泛应用于100W以下至150W电源。与其它具有类似拓朴结构的电路相比，回扫变压器还具有隔离主副级的特点，并可提供多输出，以及为输出选择正负电压。
