手机充电器一直插在插座上费电吗

时间:2020-03-22 08:12来源:未知 作者:admin 点击:
手机充电器一直插在插座上,在没有给手机充电的情况下,也是会耗电的。为什么会有耗电,首先需要了解一下手机充电器的内部结构及工作原理。 手机充电器的类型 手机充电器实际

手机充电器一直插在插座上,在没有给手机充电的情况下,也是会耗电的。为什么会有耗电,首先需要了解一下手机充电器的内部结构及工作原理。
手机充电器的类型

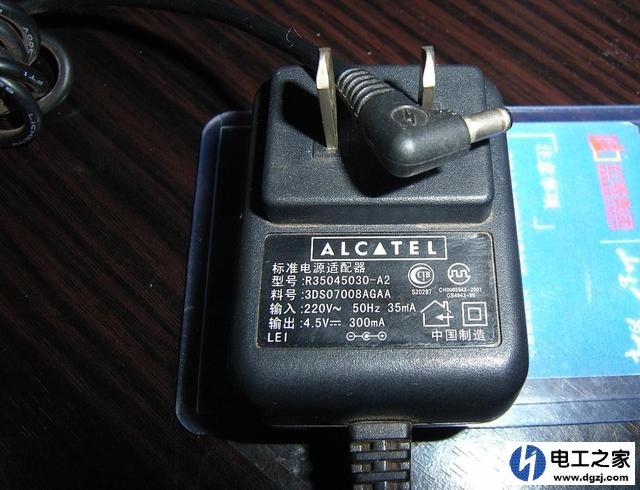

手机充电器实际上是一个电源变压器,它将交流市电通过变压器降压,输出适合手机的直流电压输出。早期的手机充电器大多数为传统的电感式工频变压器,这种变压器由于工作在工频交流电,其转换效率较低,并且这种变压器的体积和重量也比较大。
手机充电器一直插在插座上费电吗

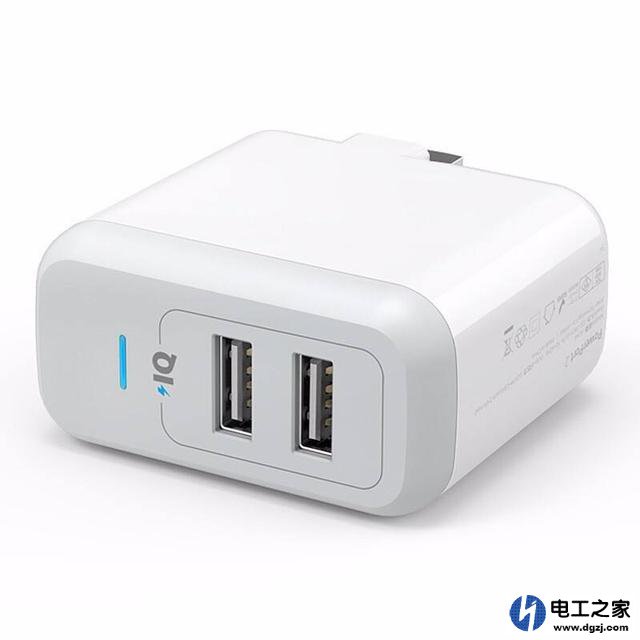

随着手机电池容量的不断增加,对充电功率要求也有所提高,这种工频变压器结构的充电器已不适用于现在手机的需求。随着电源技术以及电子元件制造业的发展,现在的手机充电器已被效率更高的开关电源所取代。开关电源除了工作效率大大提升以外,由于工作频率的区别,同等输出功率下的体积和重量,都是比工频变压器小很多的。
手机充电器一直插在插座上费电吗
手机充电器内部结构
由于工频变压器的手机充电器已被渐渐淘汰,下面以开关电源型手机充电器为例,了解一下内部结构。
手机充电器一直插在插座上费电吗

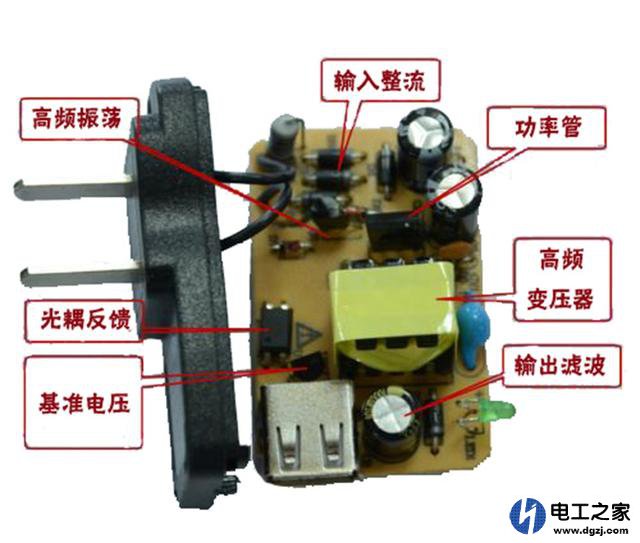

上图是一个简单的自激式开关电源构成的手机充电器。它主要由输入整流及滤波、高频振荡、高频变压器、输出电压反馈、输出滤波等5个部分组成。由于开关电源与工频变压器在结构上有很大的差别,所以其内部结构要复杂一些。
手机充电器工作原理
开关电源由于工作在高频交流,需要将输入的工频交流电经过一系列的变换后,才能输入到变压器降压。
手机充电器一直插在插座上费电吗

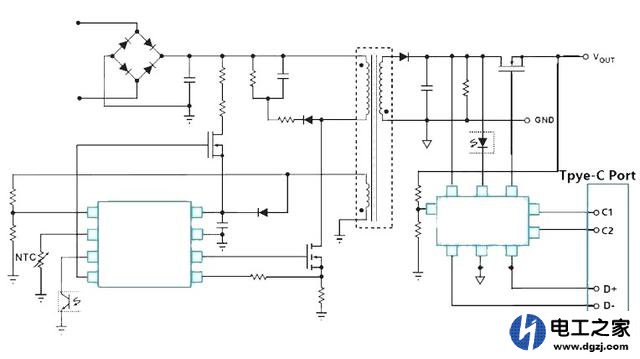

上图是一个典型的他激式手机充电器原理图。220V交流电源输入之后,经过整流滤波之后变为310V左右的直流电压,由电源驱动芯片产生振荡,将直流电压通过功率开关管变为脉冲直流电加在变压器上。经过变压器的降压,转换为合适的电压给手机充电。
不给手机充电时是否耗电
由上面的原理图我们可以知道,虽然开关电源将交流电的频率提高,工作效率有所提高,但其基本的变压原理和工频变压器是一样的。不接手机(空载)时,开关电源内部的元件也是在工作的,变压器的初级也是有电流流过的。当然这个功耗相比给手机充电时的要小得多,但是长时间的积累也会造成一定的能源浪费。
手机充电器长时间插在插座上需要注意的问题
充电器长时间插在插座上,除了会带来能源的浪费以外,内部的元件也会加速老化。由于充电器的质量参差不齐,部分质量较差的充电器可能会因为电压的波动,或者由于雷击等外界因素造成损坏。
所以,手机充电器插在插座上,即使不给手机充电,也是耗电的,虽然耗电很小,但是考虑到安全等因素,在不使用时,最好还是将手机充电器拔下。
